本AutoCAD繪圖實例主要在于介紹相對坐標用符號@的使用技巧:
AutoCAD里的相對坐標用符號@表示。
比如第一點已經確定,對第二點輸入@20,30是表示第二點對第一點的X軸方向距離是20,Y軸方向是30。如果是三維坐標,就要把Z軸方向距離也輸入(比如輸入@20,30.60)。
@后面可以是直角坐標輸入法,也可以是極坐標,例如@27<45 是表示距第一點半徑距離是27,但要以X軸為起點逆時針轉45度,確定第二個點。AutoCAD缺省規定右手定則旋轉角度為正。

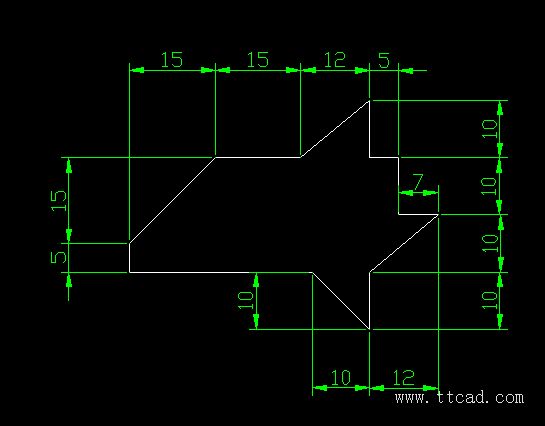

繪圖實例如下圖:
繪圖步驟:

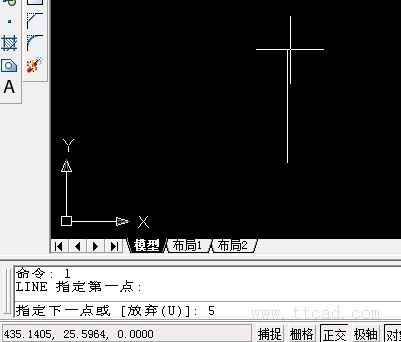

1、繪制直線,輸入5,回車。

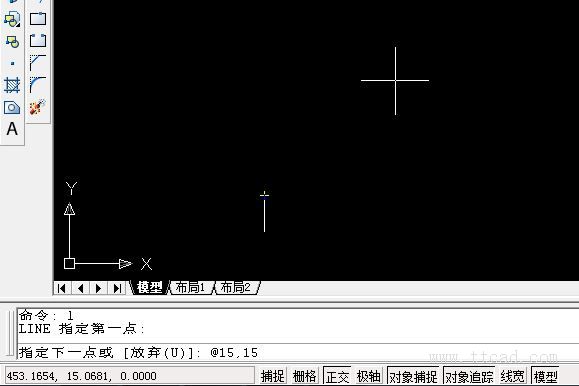

2、輸入相對坐標值 @15,15 然后回車。

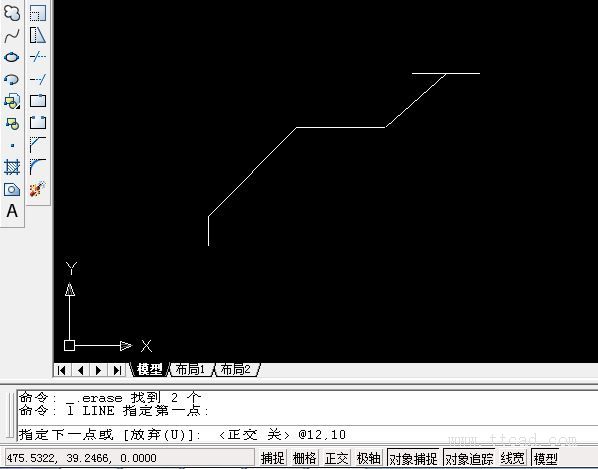

3、繪出水平直線后,同樣輸入 @12、10 回車

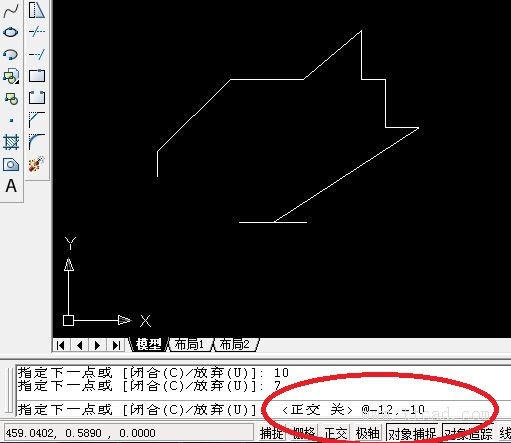

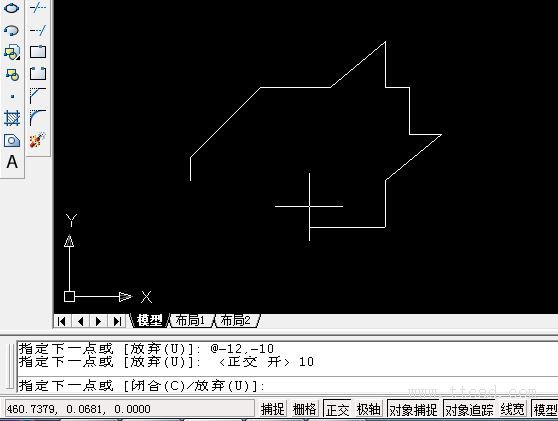

4、同理,可繪出其它直線
