用CAD2018繪制工程圖時，尺寸標注是必不可少的。當我們?cè)跇?biāo)注尺寸時，發現標注數字小數點后數字很長時，我們?cè)撊绾卧O(shè)置來降低標注數字的精度呢？

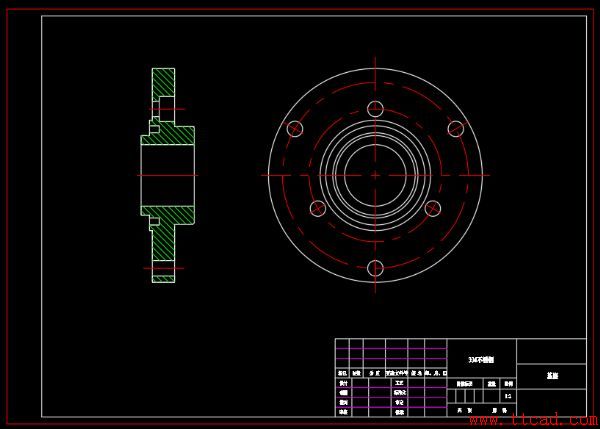

一、一份CAD零件圖已繪制完畢。

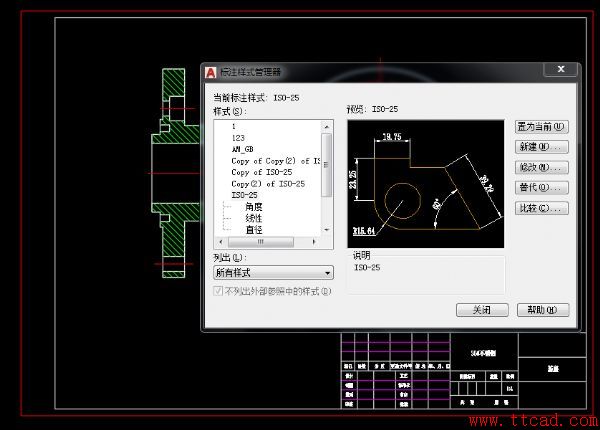

二、輸入快捷鍵“d"回車，調出標注樣式管理器。

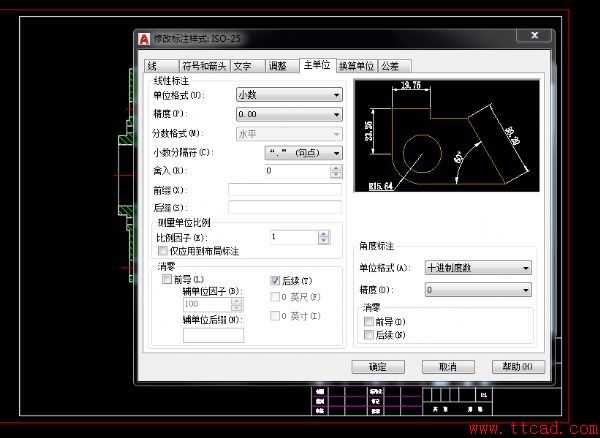

三、點“新建”或"修改”一個樣式。例如修改“ISO-25”樣式，并調出該樣式修改對話框。

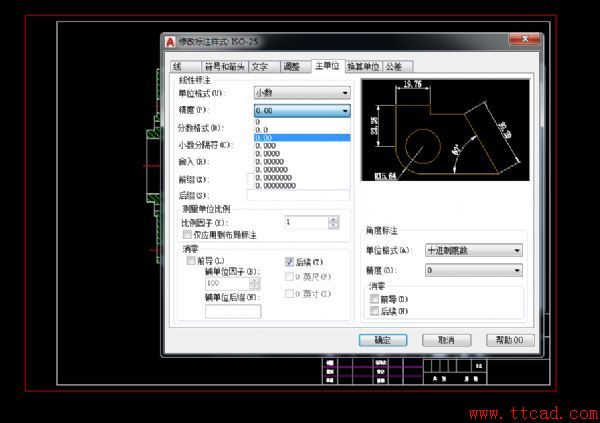

四、在“主單位”下“精度”下，選取0.00.

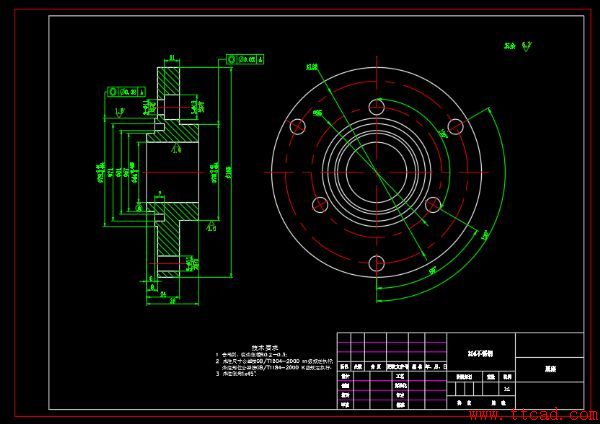

五、設置好后，就可以為零件標注尺寸了。
