2.右鍵點擊狀態欄上的【柵格顯示】，選擇【設置】，系統會自動彈出【草圖設置】對話框。

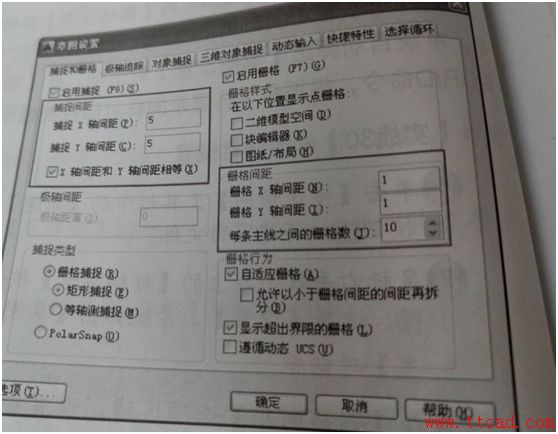

3.勾選【啟用捕捉】和【啟用柵格】復選框，在【捕捉間距】選項區域改為捕捉x軸間距為5，捕捉y(tǒng)軸間距為5；在【柵格間距】選項區域，改為柵格x軸間距為1，柵格y軸間距為1，每條主線之間的柵格數為10，如圖所示

4.點擊【確定】，完成柵格的設置。

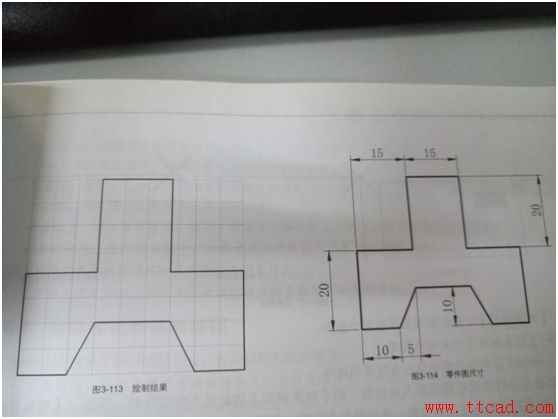

5.在命令行中輸入L，調用【直線】命令，捕捉各柵格點繪制圖3-113所示的零件圖，零件圖輪廓具體尺寸如圖3-114所示。
