“閥”，是工業管路上控制介質流動的一種重要附件，應用廣泛，是國家工業經濟中不可缺少的重要機械產品。本次課程中，我們將會在中望3D中學習設計一款閥，包括閥主體設計和零件裝配，以學習多種回轉體的建模方式、基本裝配以及裝配渲染等操作技巧。由于篇幅原因，本次課程將分上下兩部分進行學習，現在我們先來看看閥的主體零件設計的具體操作吧。

    第一步，新建一個名稱為閥的多對象文件，如圖1所示。



圖1 新建文件-1

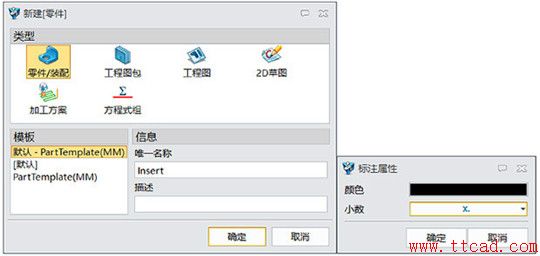

    第二步，新建一個名稱為Insert的零件，設置標注屬性為整數，如圖2所示。



圖2 新建文件-2

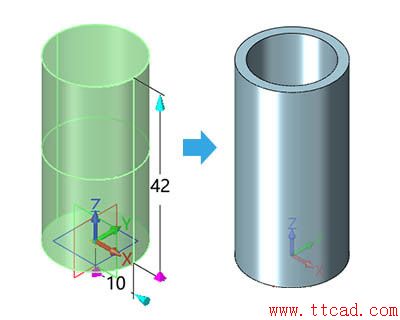

    第三步，使用圓柱體，創建一個中心在0,0,0，半徑為10mm，高度為52mm的圓柱體，然后對其進行抽殼，厚度為-2mm，上下端面為開放面，完成后退出零件，如圖3所示。



圖3 抽殼

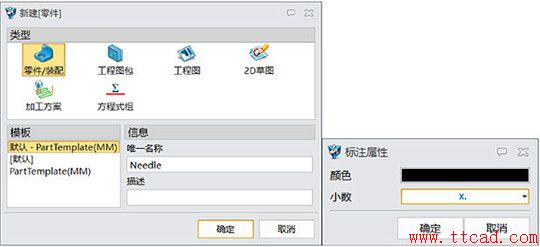

    第四步，新建一個名稱為Needle的零件，設置標注屬性為整數，如圖4所示。



圖4 新建文件-3

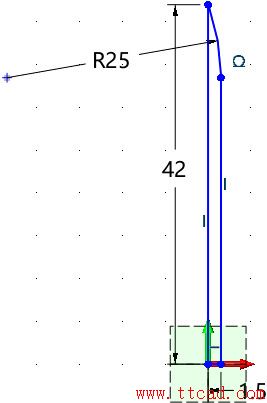

    第五步，在XZ工作平面上創建草圖，繪制下圖草圖進行全約束，完成后退出草圖，參數如圖5所示。



圖5 創建草圖-1

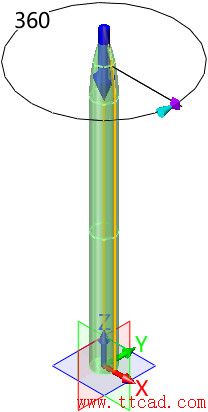

    第六步，對上步草圖進行旋轉，形成360°的回轉體，完成后退出草圖，如圖6所示。



圖6 旋轉

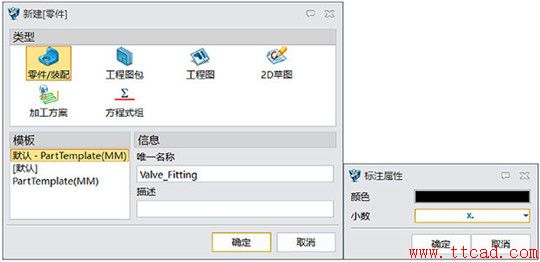

    第七步，新建一個名稱為Valve_Fitting的零件，設置標注屬性為整數，如圖7所示。



圖7 新建文件-4

    第八步，使用圓柱體，創建一個中心在0,0,0，半徑為13mm，長度為19mm的圓柱體，對齊平面為XZ工作平面，如圖8所示。



圖8 創建圓柱體-1

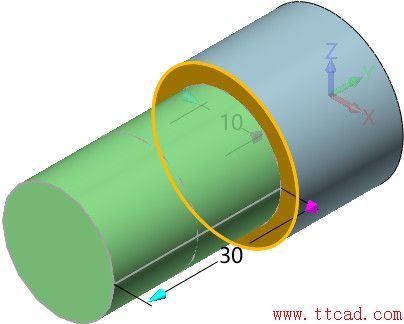

    第九步，接著創建一個中心在上步柱體端面，半徑為10mm，長度為30mm的圓柱體，和原造型進行布爾加運算，如圖9所示。



圖9 創建圓柱體-2

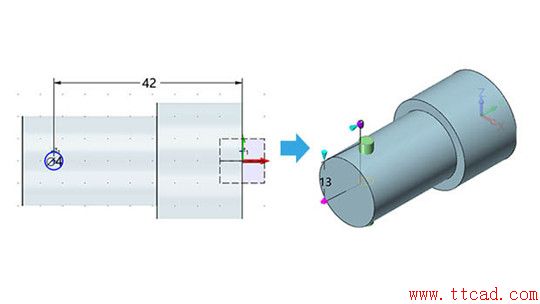

    第十步，在XY工作平面上創建草圖，繪制下圖草圖進行全約束，完成后退出對其進行對稱拉伸，尺寸為13mm，布爾運算為加運算，如圖10所示。



圖10 對稱拉伸-1

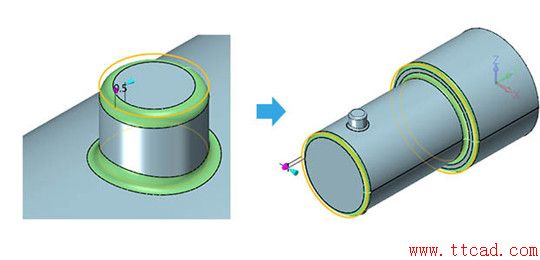

    第十一步，對上步拉伸的上下兩個凸起進行0.5mm的倒圓角，接著對下圖的三條邊進行1mm的倒圓角，如圖11所示。



圖11 倒圓角-1
