對于從事CAD相關職業的朋友來說，今天所分享的這個方法，可以說是起到不少的作用，CAD所形成的文件，也只有CAD軟件才能打開，在工作的時候，由于我們的圖紙需要發給客戶觀看，為了保證客戶能正常打開，同時也為了可以保護自己的設計作品不被調用，我們經常會把它轉成其它格式。

    通常情況下，我們經常把CAD文件轉換成PDF格式或者轉換成圖片的格式，這樣方便別人查閱，因?yàn)檫@兩個格式的文件基本上的電腦都可以打開，CAD轉換PDF格式張儀美在之前已經跟大家分享過，今天給大家分享下用CAD導出JPG或者PNG圖片格式的方法。

    其實它和PDF轉換方法也差不多，只不過沒有PDF那么麻煩，現在的CAD版本都是自帶JGP打印機了，我們可以輕松的把它轉換成高清圖片格式。

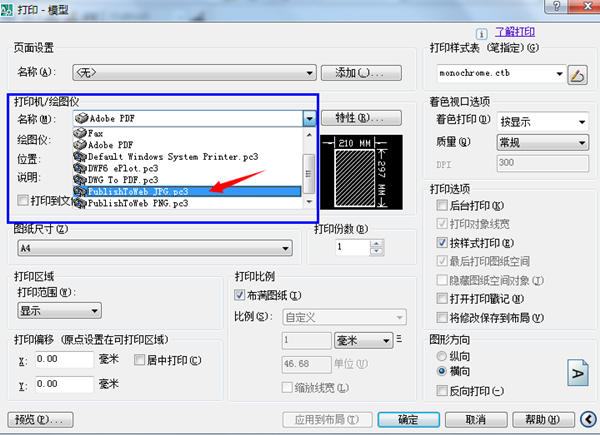

1、點擊“打印”或者使用快捷鍵“Ctrl+P”調出打印窗口

2、選擇JPG打印后，會彈出選擇窗口，一般小圖選擇默認就行，如果圖紙比較大，且比較詳細的話，建議選擇自定義，可以得到更加清晰的圖片

3、圖紙尺寸可以選擇默認或者選擇更大的像素，看每個人對圖紙清晰度的要求而定，一般默認的就很清楚了

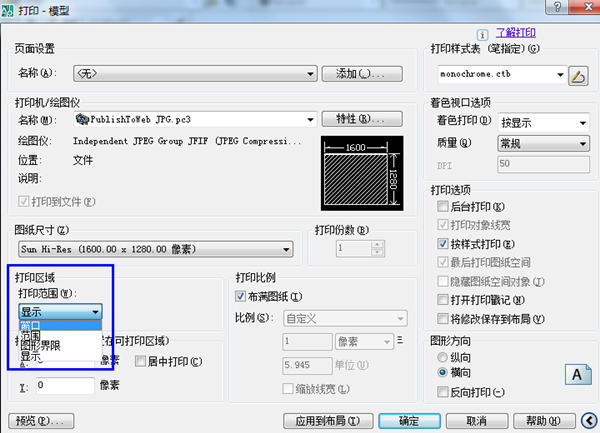

4、然后選擇“窗口”把需要轉換的圖紙框選，四邊盡量留比較小的間隙，這樣得到的圖紙就越大

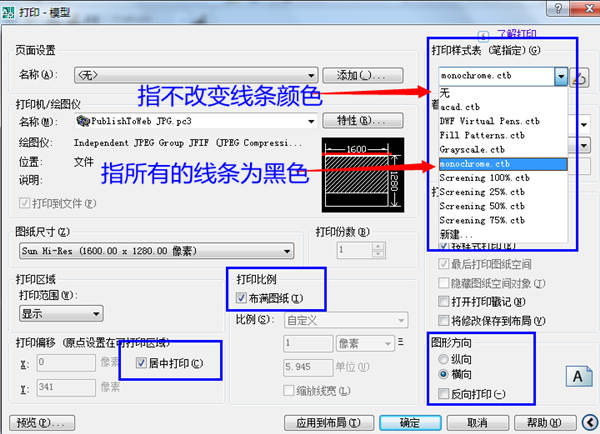

5、如果你想得到全黑色線條的圖形，你就選擇m開關的那個，如果你不想改變?cè)瓐D顏色，你就選擇無，如圖：

6、然后點擊右下角的確定保存圖片即可
