我們CAD中的功能有很多，我們的【DIV】定數等分，【ME】定距等分，這兩個命令是很多人都很熟悉的吧，我們只要利用好兩個命令就能夠?qū)崿F(xiàn)按照軌跡線復制了。你們有自己的頭緒了嗎？沒有的話， 我們繼續看下去吧。
首先，我們想要按照軌跡線復制，也就必然需要有兩個對象，一個對象是來復制的對象，一個對象就是軌跡線。
1. 我們舉個例子，加入我們要沿著一條公路進行植樹任務，一共四十棵樹，我們需要先繪制出一個用來復制的目標，即是樹，參考下圖。

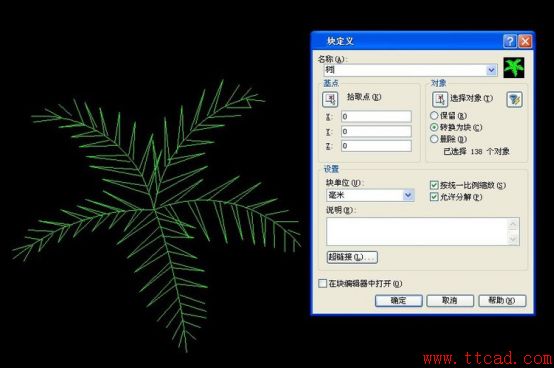

2.我們?cè)侔焉厦孢@顆樹轉化成塊，這一步是很重要的環節，因?yàn)槲覀冊谥蟮睦L制中要用到塊參考。用【B】命令調用塊定義的窗口，給上圖的目標設置一個名字為【樹】，并且我們?nèi)∑湟粋€(gè)點作為我們的基點，這個點就是我們通過軌跡線的點。

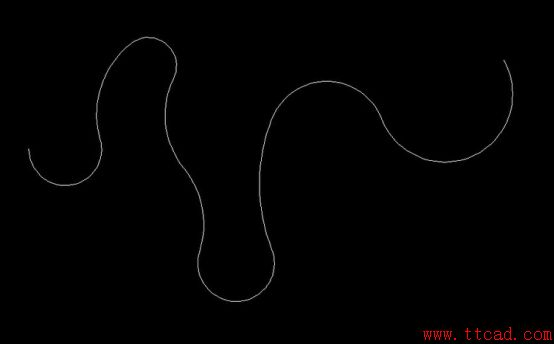

3.我們?cè)俸?jiǎn)歷一個對象作為我們的【公路】，這就是我們的軌跡線。這個軌跡線一定要是多線段，或者是圓弧、圓、橢圓，或者是直線，并且不能是多個對象組成的對象，我們看下圖作為一個參考吧。

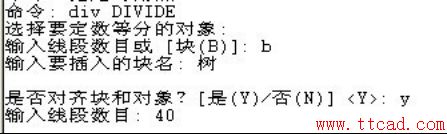

4.以上都是我們需要準備的內容，下面的步驟才是我們真正的開始操作了。我們先輸入【DIV】命令，要注意我們輸入?yún)?shù)【B】表示我們用塊參照來標志我們定數等分的點，輸入我們剛才簡歷的塊的名字【樹】，在之后的命令提示下，是否對齊塊和對象，是指隨著路徑切線角度的變化，塊參照是否跟著旋轉角度，選擇Y，然后再輸入要求的40，就得到了最終的結果，參考我們下圖的操作步驟。

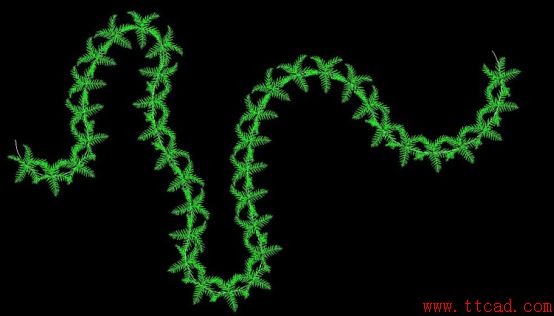

5.結束后，我們就能得到一條布滿樹的路了，僅供參考。
以上，是我們提供的簡單的方法，肯定還有其他的方式，需要我們對CAD靈活運用和了解。
