一、適當修改系統配置
使用菜單欄中的“工具”→“選項”對話框修改系統配置：

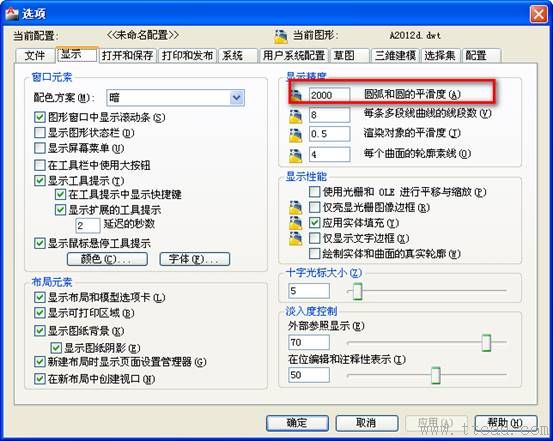

1．選擇“顯示”選項卡，修改顯示精度為2000（最高20000，圓和圓弧的顯示更平滑，但可能顯示速度變慢）。

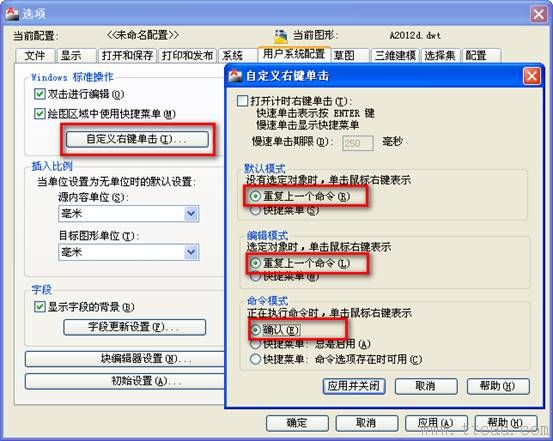

2．選擇“用戶系統配置”選項卡，自定義鼠標右鍵功能?！澳J(rèn)模式”選擇第一項“重復上一個命令”，“命令模式”選擇第一項“確認”。這樣能提高繪圖速度，當然也可不作改變，這要以個人習慣而定。

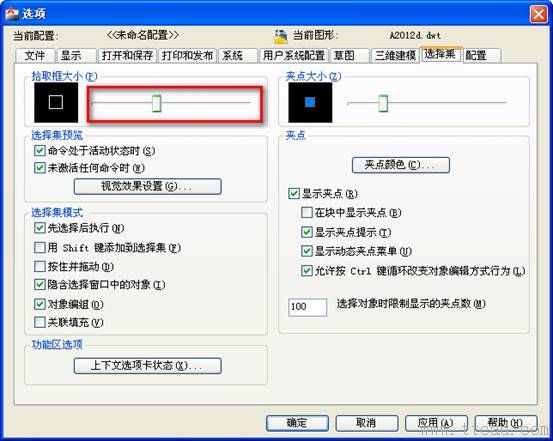

3．選擇“選擇”選項卡，將拾取框大小調整到中間偏左位置，拾取框大小變大，在繪圖時更容易拾取對象。
二、確定圖形單位

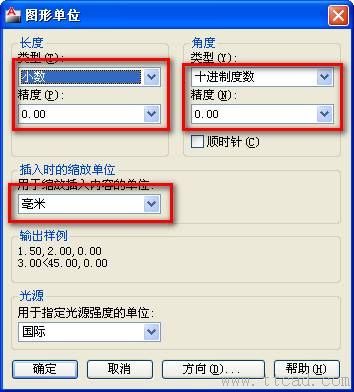

從“格式”下拉菜單中選取“單位．．．”打開“圖形單位”對話框，設置長度單位為小數即十進制，其精度為0；設置角度單位為十進制，其精度為0；設置縮放拖放內容的單位為毫米。其余采用默認設置。
三、確定圖形界限
默認繪圖界限為420×297，圖紙幅面為A3橫放。改變圖形界限，可從菜單欄中選取“格式”→“圖形界限”，根據命令提示，輸入相應數值，依次回車，則完成圖形界限的改變。單擊狀態行上的“柵格”按鈕，打開柵格，柵格布滿設置的圖形界限之內的范圍。
四、輔助繪圖模式作必要調整，對狀態欄各項進行設置
1．要關閉“捕捉”，這樣繪圖時不會捕捉到柵格上的點。
2．右鍵單擊“對象捕捉”按鈕。

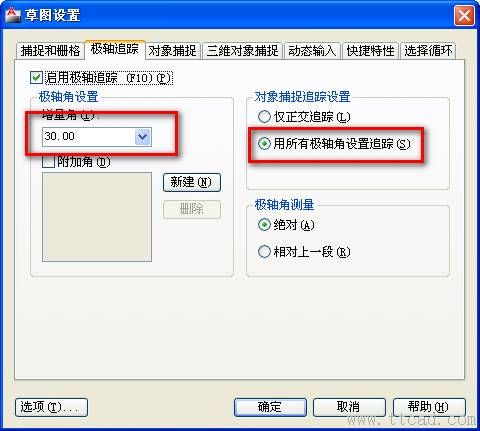

（1）在“極軸追蹤”選項卡中，選中“啟用極軸追蹤”；將增量角設為30度；選中“用所有極軸角設置追蹤”，保證在繪圖時向各個方向都能出現追蹤線。

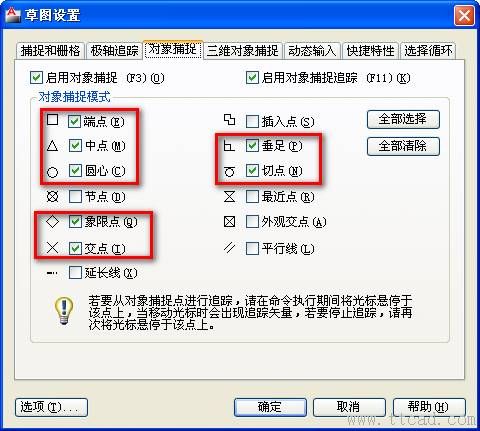

（2）在“對象捕捉”選項卡中，將端點、中點、圓心、象限點、交點、垂足、切點這7個常用的選中，在繪圖時若感覺捕捉點太多，出現互相干涉現象，可隨時關閉多余的捕捉點，若有時需要用到特殊捕捉點，可利用“對象捕捉工具欄”中的臨時捕捉點進行捕捉。

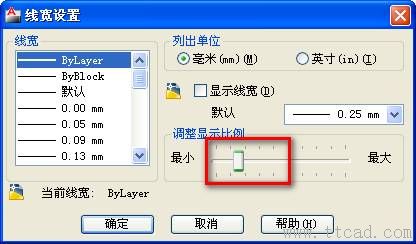

3．按下“線寬”按鈕，同時調整線寬顯示比例。具體設置方法是：右鍵單擊“線寬”按鈕，將“調整顯示比例”滑塊拖到左邊第二格中間位置，這樣顯示的圖線寬度比較適中。
五、創建圖層
用圖層來管理中心線、輪廓線、虛線、剖面線、尺寸標注以及文字說明等元素，不僅能使圖形的各種信息清晰、有序，便于查看，而且也會給圖形的編輯、修改和輸出帶來很大方便。
