日前，備受工程建設行業用戶關注的中望CAD建筑版2017正式推出，具備了更多專業實用功能，更好地滿足用戶在建筑設計及智能化方面等對CAD軟件的應用需求。下面，小編為一線設計師用戶介紹該軟件的建筑面積統計功能，從細節來感受中望CAD建筑版2017的高效設計體驗。

    眾所周知，在多層建筑的CAD設計繪制中，房間的創建與面積統計占用了大部分工作時間。采用傳統方法逐個計算并匯總，難免出現多算或漏算的現象，最終影響設計的整體質量和效率。而中望CAD建筑版具備有智能的房間創建、單一樓層和整個建筑多層的面積統計功能，并為將這些信息內容形成報表提供了便捷，讓設計更加高效和規范，并且操作也十分簡單便捷，有助于提高設計效率。

步驟一：標注房間信息

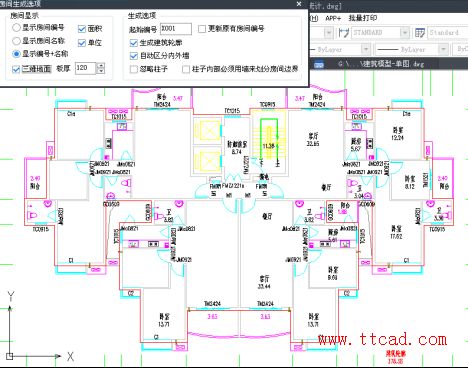

    用CAD軟件打開或繪制一張建筑圖紙。在首層信息的圖層中，依次點擊“房間―搜索房間”按鈕，進行房間的全信息標注。

    如下圖所示，我們在對話框中可以將編號、名稱、面積、單位一并勾選。

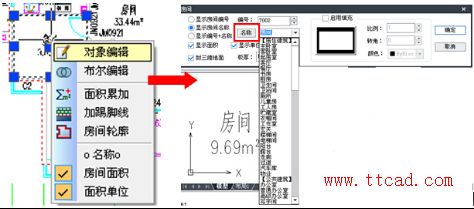

    需注意一點，在直接搜索房間后，軟件無法完全自動識別主臥、次臥、廚房等房間類型。設計師需要通過單個修改來得到正確的信息：選中要修改的房間，鼠標右鍵，單擊“對象編輯”，在【名稱】下拉菜單中即可選擇正確的信息。

步驟二：填充建筑信息

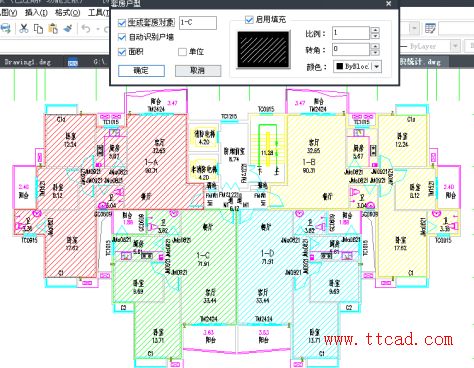

    單擊“功能房間――搜索戶型”，對建筑信息進行填充。可用填充效果與顏色區分。

步驟三：統計房間面積

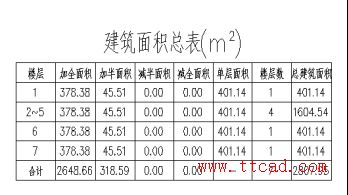

    標注和填充好房間信息后，就可以利用中望CAD建筑版的“房間――面積統計”功能，軟件會提示面積總表位置，設計師只需指定一個位置即可得到。

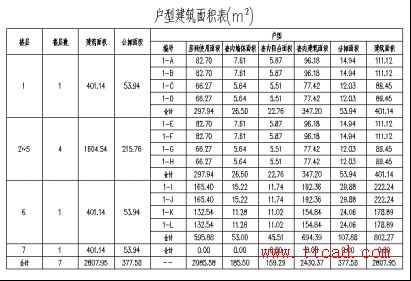

如需得到詳細的面積統計表，可依次點擊“房間――面積統計――面積總表位置(左上角點)或[戶型面積表(X)]――選擇戶型面積表”，結果如下圖所示。

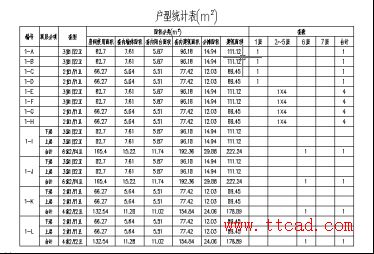

另外，也可以直接通過“房間――戶型統計”得到《戶型統計表》，如下圖所示。這使用到的是中望CAD建筑版的“搜索房間”功能。
