第一步：椅框設計
1、裝配
使用裝配頁面下的插入命令，插入椅框零件，位置是0坐標，并且固定組件。然后查看扶手椅裝配樹（圖1），雙擊進行編輯。
圖1 裝配樹
2、路徑

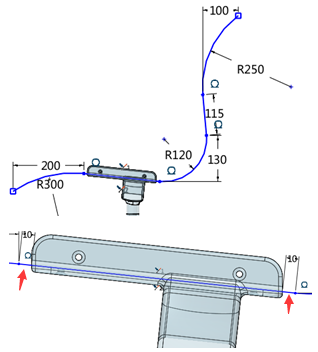

在YZ工作平面上繪制草圖，注意直線段兩端要各出頭10mm，如圖2所示。
圖2 繪制草圖
對稱拉伸300mm，如圖3所示。
圖3 拉伸
如果曲面的面反了，使用反轉曲面方向進行反向，或是重新定義拉伸命令，勾選上復選上反轉面方向選框。

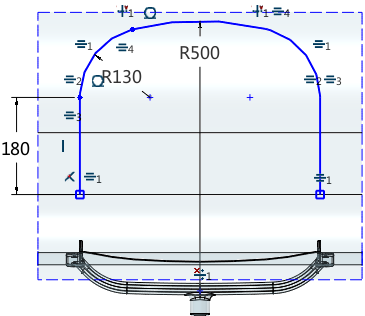

在XY工作平面上繪制如圖4草圖。
圖4 草圖繪制
拉伸草圖，和上個曲面可相交即可，如圖5所示。
圖5 拉伸草圖

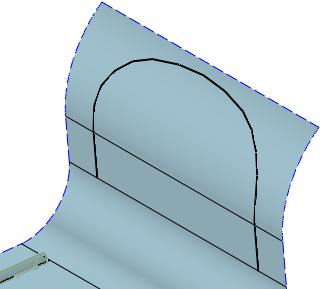

使用“相交曲線”，提取兩曲面相交處的交線，隱藏不需要的面，如圖6所示。
圖6 提取交線

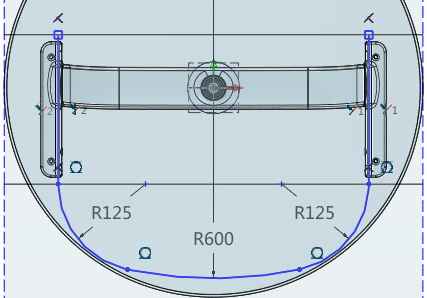

在XZ工作平面上繪制如圖7草圖。
圖7 草圖繪制

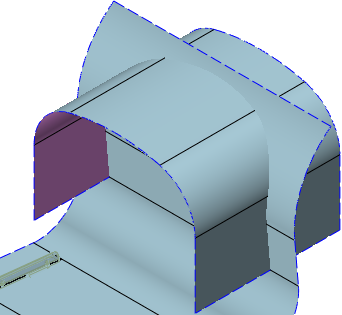

對圖7的草圖進行拉伸，得到圖8效果。
圖8 拉伸效果

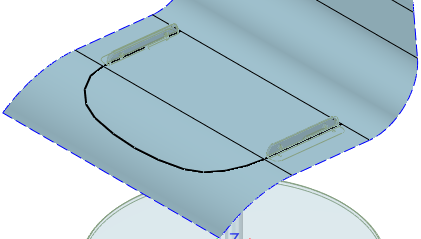

使用“相交曲線”，提取兩曲面相交處的交線，隱藏不需要的面，如圖9所示。
圖9 提取交線

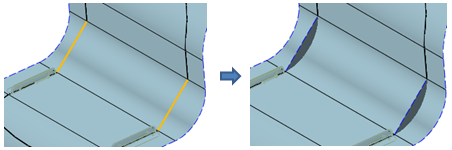

使用“直線”命令，繪制下圖兩直線，并對兩直線進行拉伸，得到圖10效果。
圖10 繪制直線并拉伸
使用“相交曲線”，提取兩曲面相交處的交線，隱藏所以不需要的輔助面，如圖11。
