在家具設計行業，板式家具的繪圖相對簡單，因而簡單的圖紙就要求設計師的制圖速度要有明顯的提升，本教程只在于講解如何快速繪制板式家具的圖紙，同時以一個簡單衣柜為實例為大家講解。通過本教程的學習，設計師完成下面這份圖紙只需在十分鐘內即可完成，大大提高的效率，省下來的時間您可以學習更多專業知識或者休息或者您不用加班了，這就是本教程的宗旨所在！

    下面我以上圖為例進行講解：

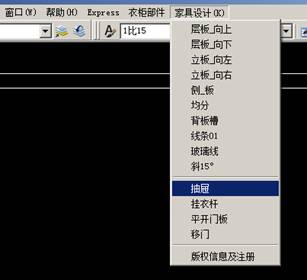

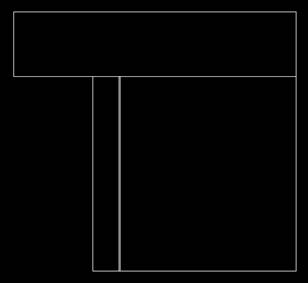

1.首先打開CAD，在模型空間繪制矩形（下柜外圍）尺寸為2200，2100  ，在其上繪制矩形（上柜外圍），然后點菜單  家具設計 下拉找到立板向右，點擊兩點輸入280 如下圖所示：

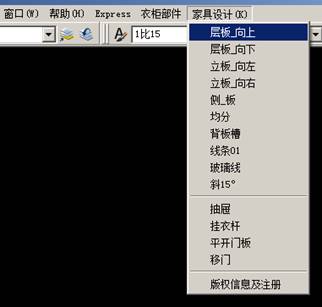

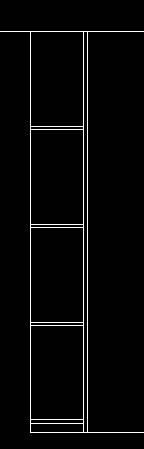

2.點擊層板上向，繪制轉角踢腳高50， 上面分四個格點均分后輸入4，繪制下柜右側板和踢腳及上層板

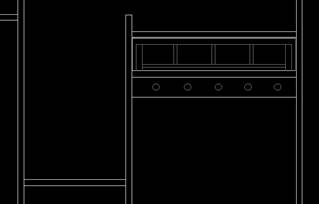

3.繪制右下角褲抽和多寶格

4．上柜基本完成，現在繪制上柜同樣道理，即可繪制完成整個衣柜
