五、常用插入命令

1、圖塊：

（1）創建塊（內部塊）：執行Block命令，也可鍵入“B”進入創建塊對話框，創建一個圖塊保存在當前CAD文件中。

（2）創建圖塊文件（外部塊）：執行WBlock命令，也可鍵入“W”將創建的圖塊保存在指定的文件路徑中，實際上是產生一個新DWG文件。

（3）插入塊：執行insert命令，也可鍵入“I”將已有的塊及塊文件插入圖形中。

（4）塊的屬性定義：執行[點]中[定義屬性]命令，創建一個具有屬性的塊，如：圖形符號、文字注解等。

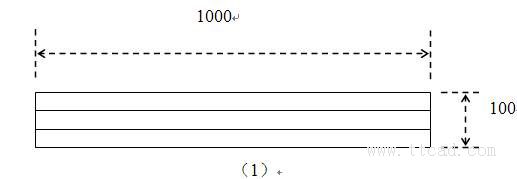

    實例操作：（1）繪一個長1000、寬100的平面窗，鍵入B命令→錄入塊名“窗”→選擇基點（左下角）→選擇塊對象→回車確定創建內部塊。插入圖塊時鍵入I命令→選擇名稱為“窗”塊→確定插入點→X軸比例“1.5”→Y軸比例“2.4”→方向角為水平方向。

（2）

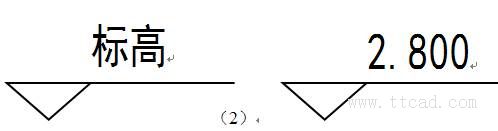

①繪制一個標高符號（三角形高3，全長15）。

②點擊[定義屬性]命令→對話框中，模式（驗證）、標記（標高）、提示（標高）、對正（左）、字高（3）→指定文字插入基點→回車確定。

③鍵入B命令→錄入塊名“PG”→選擇基點（三角形下角）→選擇塊對象及文字→回車確定。

④鍵入I命令→選擇對話框中塊名（或文件名）“PG”確定→插入點→X軸比例100→Y軸比例100→方向（水平）→標高2.800。

2、外部參照：

（1）將圖形作為外部參照附著時，會將該參照?qǐng)D形鏈接到當前圖形。打開或重載外部參照時，將自動重載每個參照?qǐng)D形，對參照?qǐng)D形所做的任何修改都會顯示在當前圖形中。

（2）附著的外部參照只是鏈接至另一外部圖形，并不真正將圖形插入。因此，使用外部參照可以生成圖形而不會顯著增加圖形文件的大小。

（3）附著的外部參照可以任何比例、位置和旋轉角度將DWG、DWF或光柵圖像圖形作為外部參照附著到圖形中。外部參照在當前圖形中以單個對象的形式存在，必須綁定外部參照后才能將其分解。

（4）通過在圖形中參照其他用戶的圖形協調用戶之間的工作，從而與其他設計師所做的修改保持同步。用戶也可以使用組成圖形裝配一個主圖形，主圖形將隨工程的開發而被修改。

（5）通過“外部參照”選項板對參照?qǐng)D形進行打開、附著、卸載、重載、拆離、綁定操作。當工程完成并準備歸檔時，可將附著的參照?qǐng)D形和當前圖形永久合并（綁定）到一起。

實例操作：（1）用外部參照分別將DWG、DWF或光柵圖像圖形插入，并查看對比圖層名變化；（2）打開“外部參照”選項板，附著、綁定、卸載外部參照，并查看對比圖層名變化。
