大家都知道，在photoshop軟件中對圖片進行處理時，一個最重要的功能就是摳圖。若是能在CAD中對圖片進行摳圖操作，那可以解決很多工程上的問題哦。我們能夠通過CAD進行對圖像的摳圖操作的，以下是摳圖步驟：

1.我們打開CAD，點擊【插入】--【光柵圖像】

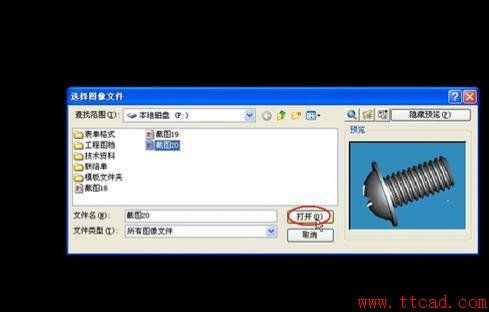

2.我們就能看到彈出的選擇對話框，選擇我們需要用到的圖片，并打開。

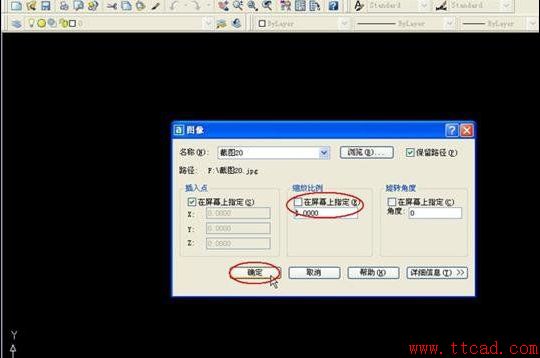

3.選擇好我們的圖片之后可以設置其在我們的CAD界面上的顯示比例，一般我們?cè)O(shè)置為1。

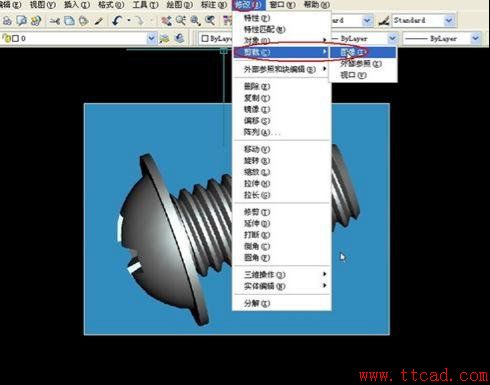

4. 放置好我們的圖像文件在CAD界面上之后，我們就點擊【修改】--【剪裁】--【圖像】

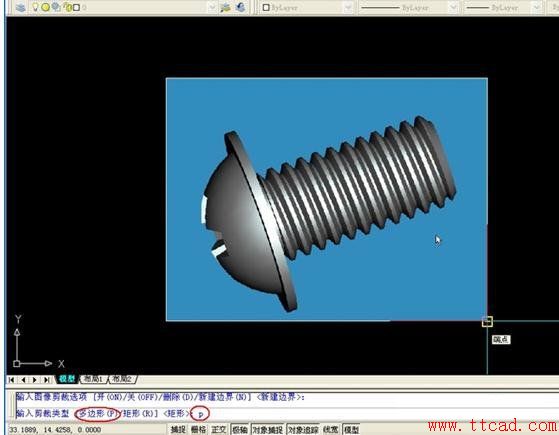

5.然后我們輸入對圖像進行多邊形的剪裁命令【P】

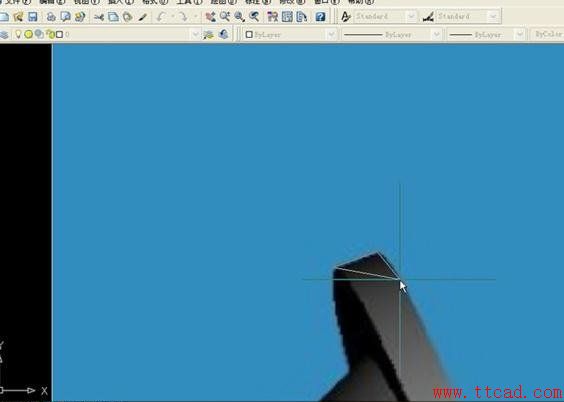

6. 然后我們就可以對圖中的內容進行選取，

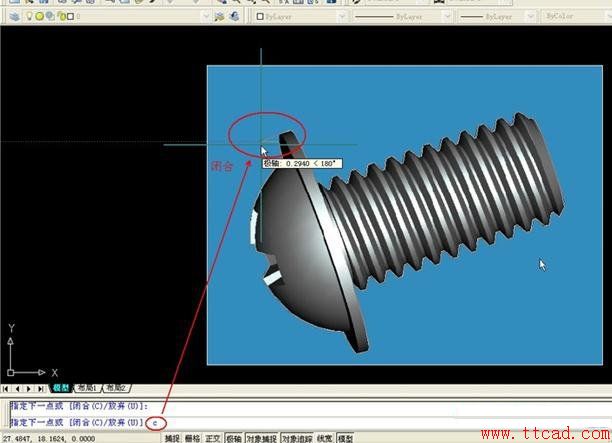

7. 我們將需要裁剪出來的內容選取完之后，我們就可以輸入完成的命令【C】

8.當我們確定選取好之后的圖像是有邊框的，這時候我們就需要將邊框去掉。

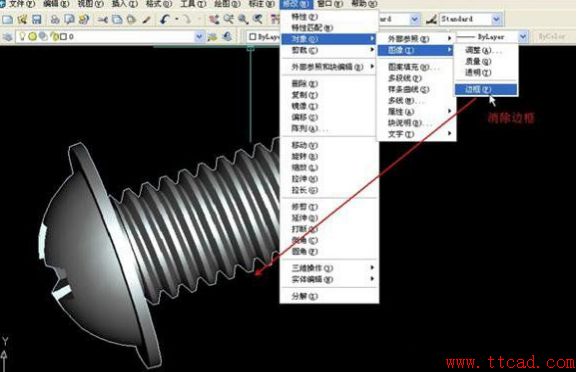

我們就在【修改】--【對象】--【圖像】--【邊框】中對其進行去邊框的步驟。

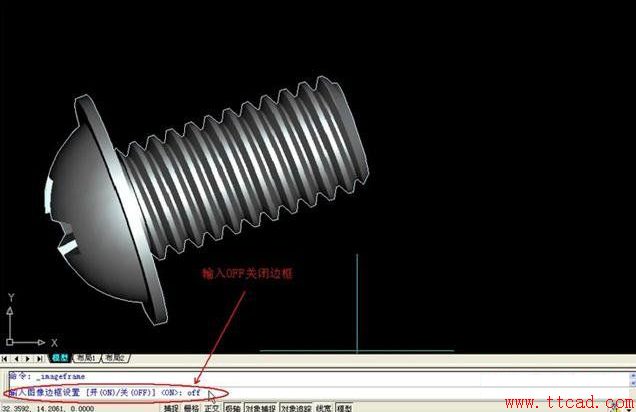

9. 我們只需要在命令行中看到取消圖像邊框設置的開關命令，輸入【off】即可取消圖像的邊框。
