為了滿足各種不同的需求，CAD不但提供了對齊標注可直接與線的方向?qū)R，并且提供了文字和標注的傾斜命令以及標注文字的旋轉命令，下面我們就來簡單看一下這些設置。
對齊標注
通常繪制平面圖的時候我們用的都是線性標注，線型標注無論標注圖形是否傾斜，標注線本身都是水平或豎直的，也就是說只能標注圖形的X向或Y向尺寸。
要想標注斜線的長度，一般用對齊標注就可以滿足要求了。

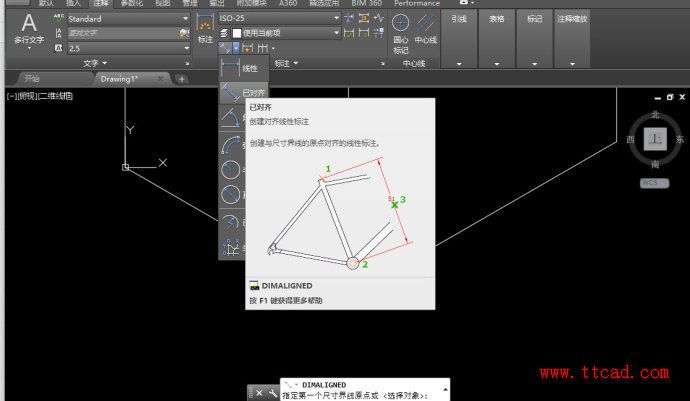

在菜單、工具欄或命令面板中選擇對齊標注，或者直接輸入DAL快捷鍵，執行對齊標注的命令。
捕捉線的兩個端點，就可以完成對齊標注，如圖所示。
對齊標注的標注線和文字都已經被旋轉到跟標注的線平行和垂直了，如果沒有特殊要求，這樣的標注也完全可以滿足要求。設置標注的傾斜角度
如果標注的是三維模型的軸側圖，想更好地模擬三維效果，希望標注看上去在圖形所在平面并與圖形平行，就需要設置標注的傾斜角度。

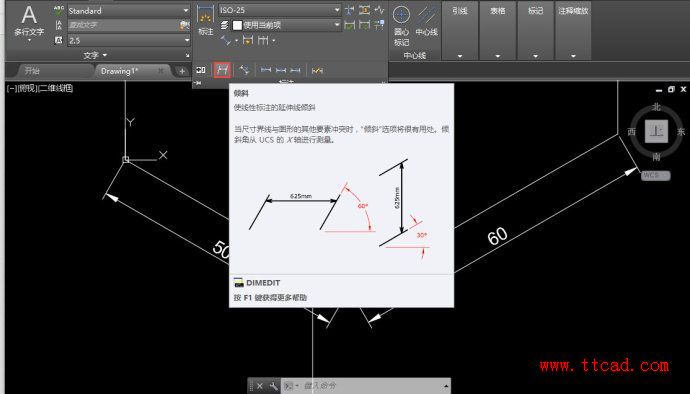

在菜單、工具欄或命令面板中選擇標注>傾斜，標注傾斜只是標注編輯DIMEDIT命令的一個分支O，因此我們也可以輸入DIMEDIT，回車，輸入O，回車，來設置標注的傾斜角度。

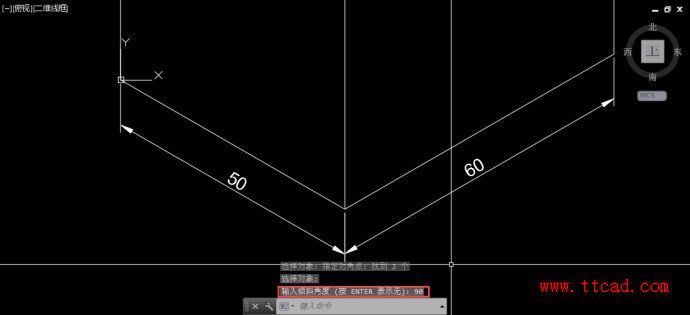

執行傾斜命令后，框選上圖中的兩個對齊標注，輸入90度，作為傾斜角度，如圖所示。
我們看到標注的邊界線變成與X軸呈90度的方向，但文字沒有什么變化。設置文字傾斜角度
如果我們想文字跟標注的尺寸線有同樣的傾斜效果，可以直接設置文字的傾斜角度，設置方法有兩種，一種是在文字樣式中設置傾斜角度，但由于圖形中文字的傾斜角度有多種，就需要設置多種文字樣式。還有一種方法是直接編輯標注文字，直接設置文字的傾斜角度。
為了更簡單地讓大家看到效果，下面我們直接編輯文字。

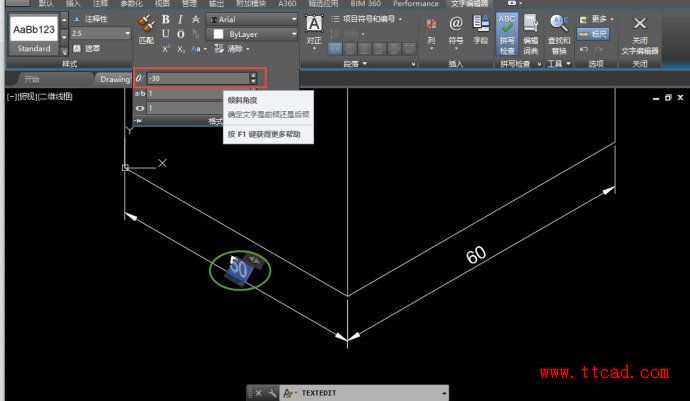

高版本可直接雙擊標注文字，低版本CAD需輸入ED，回車后單擊標注文字，打開多行文字編輯器，將標注的測量值選中，在編輯器工具欄或面板中找到傾斜角度的設置，輸入-30度，如圖所示。
如果需要，用同樣的方法編輯另一個標注的文字，如果上圖中右側的標注文字的傾斜角度需要設置為30。
設置文字的旋轉角度
在有些情況下，標注是傾斜或豎直的，但為了看圖方便，我們希望標注文字保持水平，此時可以設置標注文字的旋轉角度。
在CAD中也提供了標注文字的旋轉命令，在菜單、工具欄或命令面板中都可以找到，文字旋轉是編輯標注文字命令DIMTEDIT的一個分支A，因此也可以輸入DIMTEDIT，回車，輸入A，回車，來設置文字的旋轉角度。

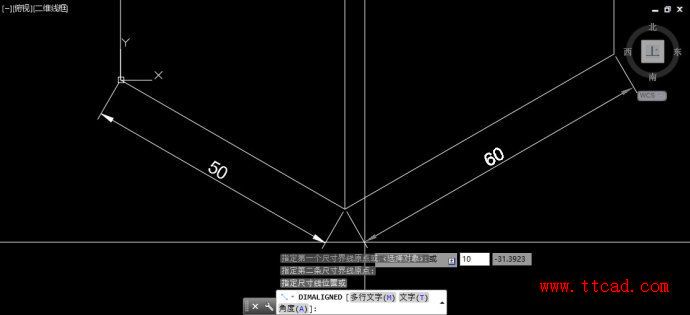

執行標注文字角度命令，單擊右側標注的文字，我們可以直接輸入文字與X軸正向的角度。
