在進行產品三維建模設計的過程中，根據產品本身的造型特色，經常會用到曲線、曲面等建模的功能，熟悉掌握并靈活運用這些功能，能確保設計師所設計的產品不僅在造型方面具有較好的美觀度，而且產品的一些功能屬性也能得到完整、正確的體現。在本篇實例教程中，小編將以我們常見的一款辦公轉椅（圖1）為設計對象，向大家介紹中望3D如何幫助設計師快速實現產品建模設計，本實例中，我們將重點學習曲線和曲面的相關建模技巧。

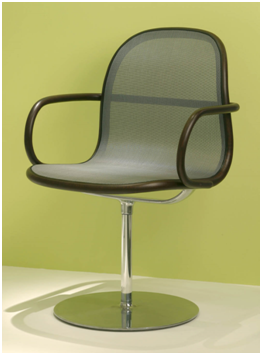

圖1 辦公椅

    我們分3部分進行學習，本篇先重點掌握4爪椅腳、圓形椅腳的設計。

第一步：創建文件

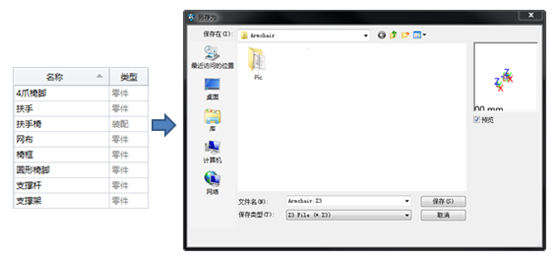

    新建一個名字為“扶手椅”的零件，然后用同樣的方法創建“扶手”、“椅框”、“網布”、“支撐桿”、“支撐架”、“4爪椅腳”、“圓形椅腳”，然后保存文件名為“Armchair”，如圖2所示。

 圖2 創建文件

第二步：4爪椅腳設計

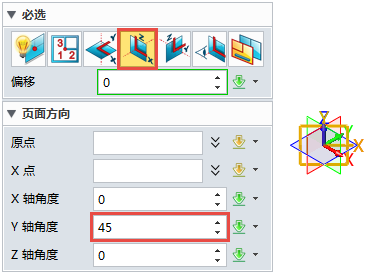

    雙擊打開“4爪椅腳”零件，然后新建一個工作平面，以XZ工作平面為參照，繞著Y軸旋轉45°（圖3）。

圖3新建工作平面

1、繪制草圖

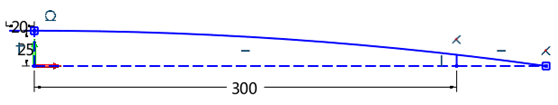

    在上面的工作平面上創建草圖，設置“標注屬性”，小數點位數為0，然后繪制如圖4所示的草圖。

 圖4 繪制草圖

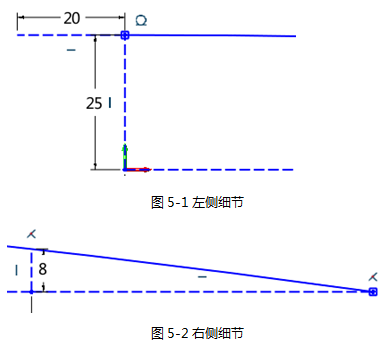

左右側的細節如圖5所示。

 圖5 左右細節圖

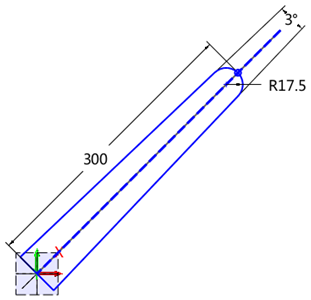

    最后在XY工作平面上繪制如圖6所示的封閉草圖。

 圖6 封閉草圖

2、椅腳基體

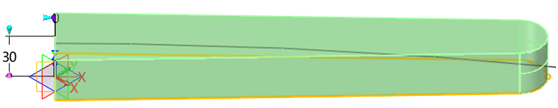

    拉伸圖6中的封閉草圖，高度為30mm，得到圖7效果。

 圖7 拉伸效果

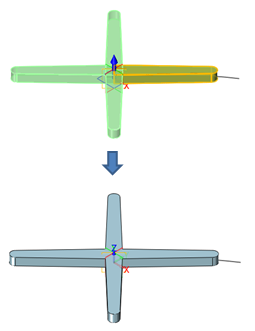

    使用陣列幾何體，繞著Z軸陣列4個幾何體，同時進行布爾運算，得到圖8效果。

 圖8 陣列效果

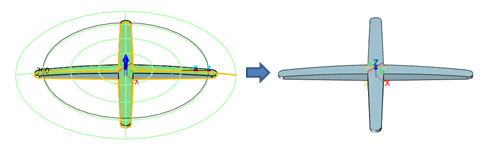

    對圓弧草圖使用“旋轉”命令，切除上表面，完成后“隱藏”工作平面1，得到圖9效果。

 圖9 椅腳基體

3、倒圓角

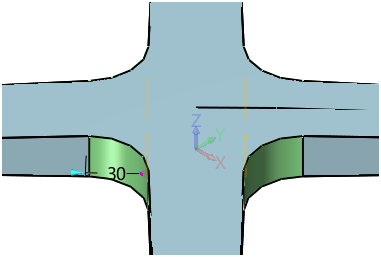

    對下圖10中的4個位置進行30mm的倒圓角操作。

 圖10 倒圓角-30mm

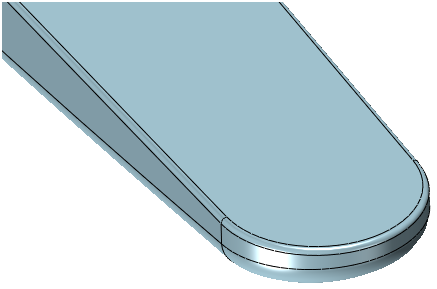

對椅腳上表面的邊進行5mm的倒圓角，如圖11所示。

 圖11 倒圓角-5mm

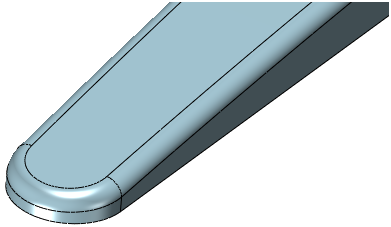

對椅腳上表面的邊進行1mm的倒圓角，如圖12所示。
