圖12 倒圓角-1mm
4、圓柱體

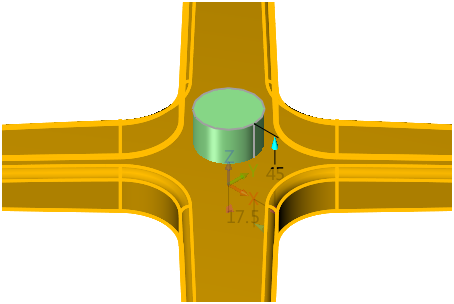

創建半徑為17.5mm，長度為45mm圓柱體，如圖13所示。
圖13 創建圓柱體
倒20mm的圓角，如圖14所示。
圖14 倒圓角

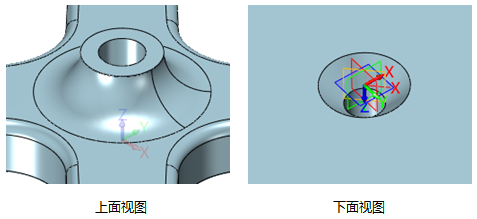

在臺階圓心位置打孔，設置如圖15所示，完成后上下面如圖16所示。
圖15 打孔設置

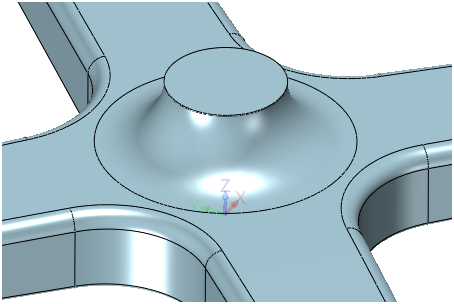

圖16 打孔效果

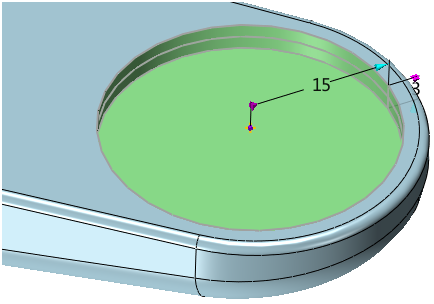

5、滑輪安裝孔 創建半徑為15mm，深度為3mm的圓柱體，和椅腳進行布爾減運算，如圖17所示。
圖17 布爾減運算效果

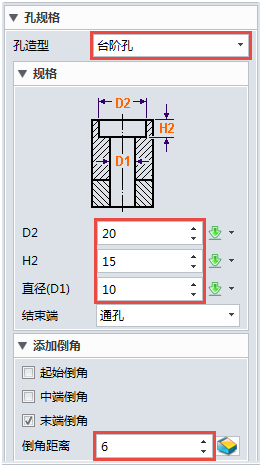

孔的規格設置如圖18所示，并添加起始倒角，完成后的效果如圖19所示。
圖18 孔規格設置

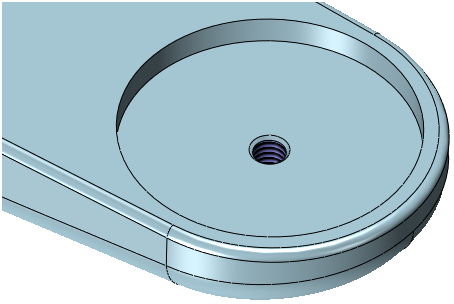

圖19 完成效果

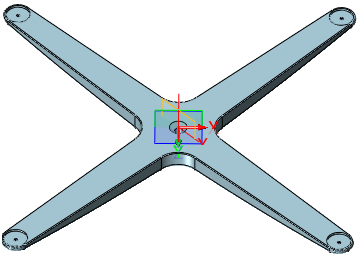

最后進行圓柱陣列圓柱體和孔特征操作，如圖20所示。
圖20 陣列效果
6、復制草圖

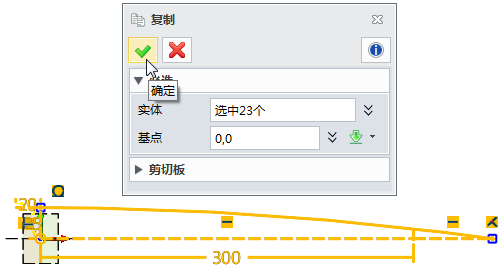

進入草圖1，對草圖進行復制（圖21），然后退出該零件。
圖21 復制草圖
第三步：圓形椅腳設計
1、繪制草圖

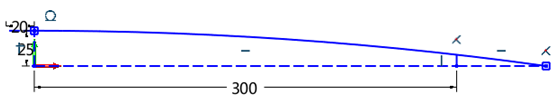

打開“圓形椅腳”零件，在XZ工作平面上創建草圖，設置“標注屬性”，小數點位數為0。黏貼圖22的草圖，并進行約束。
圖22 草圖黏貼

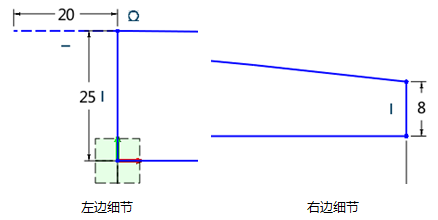

修改草圖成封閉輪廓，以及修剪掉不需要的線條，如圖23所示，圖24為左右兩端的細節圖。
圖23 修改草圖
圖24 左右細節圖
2、椅腳基體
使用上一步草圖進行“旋轉”操作，形成圓形椅腳的底座，如圖25所示。
圖25 底座

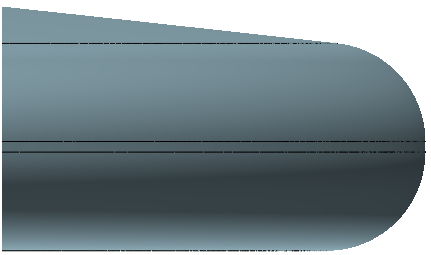

對上下兩個邊進行4mm的倒圓，如圖26所示。
圖26 倒圓
3、圓柱體

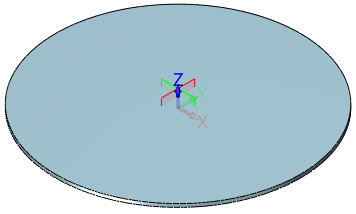

參照前面第二步中的圓柱體操作，再次創建圓柱體，相關參數指標與前面相同，完成后上下面的效果如下圖27所示。
