足球建模是一個非常典型的三維建模案例,建模方法各有千秋。本課程的任務是使用中望3D進行足球建模,希望通過本課程可以幫助大家對中望3D軟件進行進一步的學習和了解。
第一步,新建一個名稱為足球的文件。
第二步,使用草圖工具,在XY工作平面上,使用子草圖繪制五邊形草圖,如圖1所示。
圖1 繪制五邊形草圖
第三步,退出子草圖,使用直線繪制兩條和五邊形等長的直線,進行等長約束、角度標志以及水平約束后,得圖2。
圖2 進行約束以及角度標志

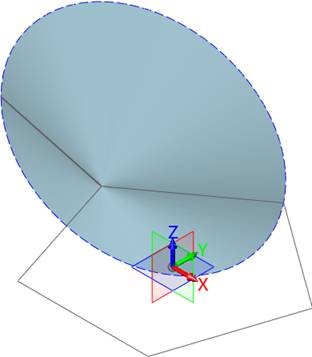

第四步,退出草圖,使用旋轉,過濾器切換至曲線,使用上步草圖的線,創建圖3曲面。
圖3 創建曲面-1

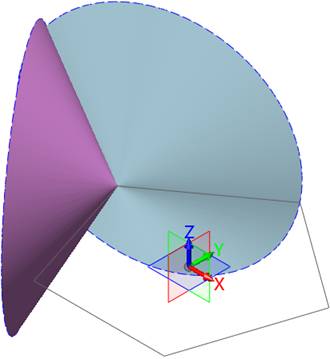

第五步,使用旋轉,使用上步草圖的線,創建圖4曲面。
圖4 創建曲面-2

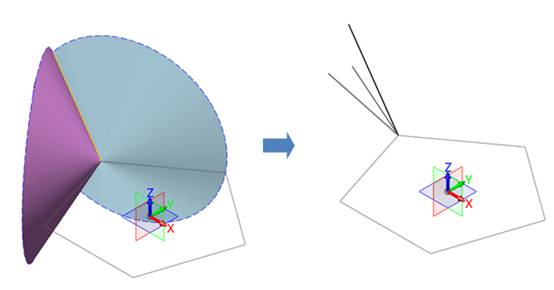

第六步,使用相交曲線,提取兩旋轉曲面相交所產生的曲線后,隱藏曲面,如圖5所示。
圖5 提取相交曲線

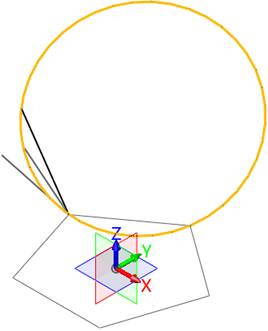

第七步,使用三點繪圓,創建空間圓,如圖6所示。
圖6 創建空間圓

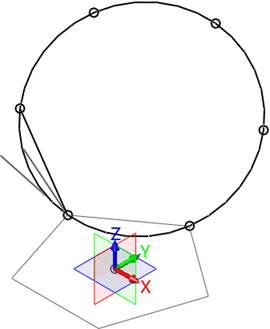

第八步,使用點在曲線上,在圓上創建6個等分點,如圖7所示。
圖7 創建等分點

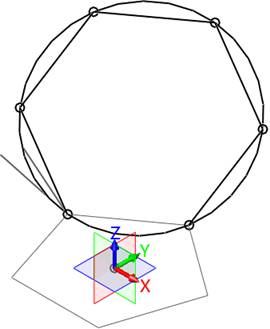

第九步,使用線框下的直線命令,在點之間創建下圖直線,如圖8所示。
圖8 創建直線-1

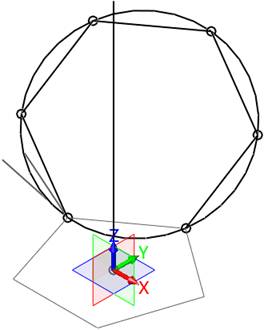

第十步,使用線框下的直線命令,以原點為起點,方向?yàn)閆軸正方向,長度為200mm繪制直線,得圖9。
圖9 創建直線-2
第十一步,在下圖直線中點處,創建工作平面,如圖10所示。
圖10 創建工作平面-1
