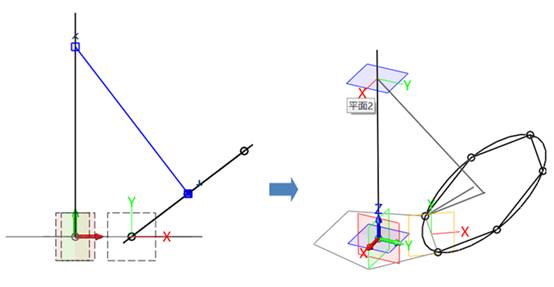

第十二步，在上步所創建的工作平面上繪制草圖，繪制一條圓心位置到直線的垂線，并在下圖兩直線交點處，創建工作平面，如圖11所示。
圖11 繪制垂線并創建工作平面-2

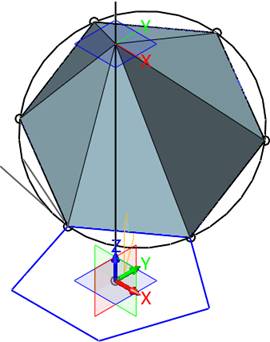

第十三步，使用曲線列表，繪制下圖藍色部分曲線列表，如圖12所示。
圖12 繪制曲線列表-1

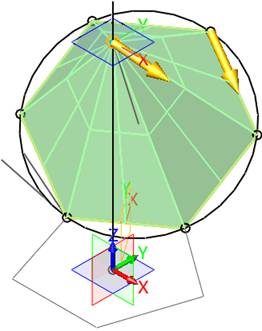

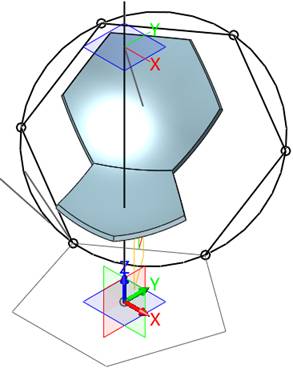

第十四步，使用放樣，放樣類型為終點和輪廓，輪廓為上步創建的曲線列表，終點為下圖所示的兩線交點，兩端連續方式為無，曲面類型為兩端開放，如圖13所示。
圖13 設置放樣參數-1

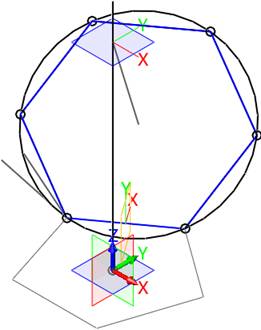

第十五步，再次使用曲線列表，繪制下圖藍色部分曲線列表，如圖14所示。
圖14 繪制曲線列表-2

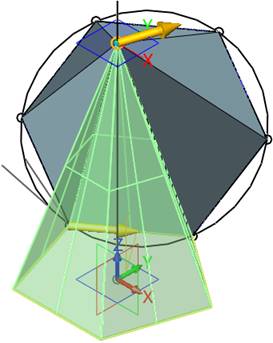

第十六步，使用放樣，放樣類型為終點和輪廓，輪廓為上步創建的曲線列表，終點為下圖所示的兩線交點，布爾運算為基體，兩端連續方式為無，曲面類型為兩端開放，如圖15所示。
圖15 設置放樣參數-2

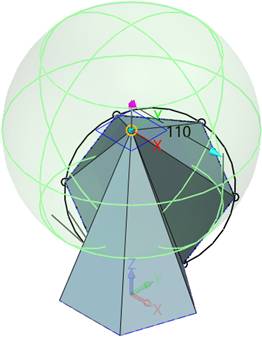

第十七步，使用球體，創建半徑為110mm的球體，布爾運算類型為基體，如圖16所示。
圖16 創建球體

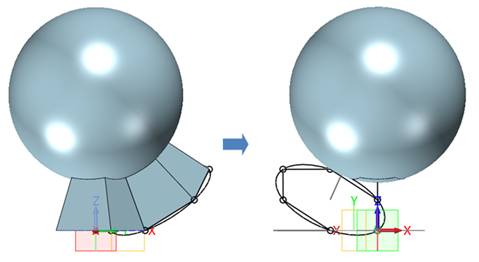

第十八步，使用曲面分割，球體為基體，兩個放樣面為分割體，并隱藏放樣面，如圖17所示。
圖17 曲面分割及放樣面隱藏

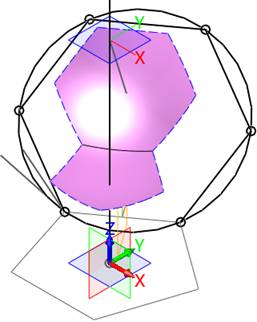

第十九步，刪除不需要的部分球面；使用炸開，把上圖顯示曲面炸開成兩個獨立曲面，如圖18所示。
圖18 刪除部分球面并炸開曲面

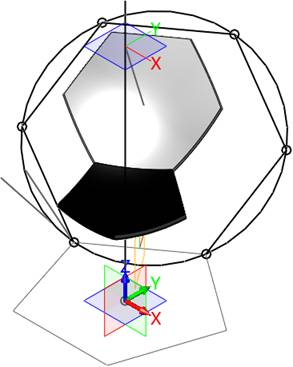

第二十步，使用抽殼，對上圖兩個單獨曲面，分別做兩次抽殼操作，厚度為-3mm，如圖19所示。
圖19 抽殼操作

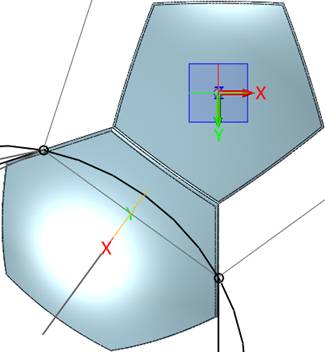

第二十一步，對下圖兩個造型外部的5邊和6邊進行1mm倒圓角，如圖20所示。
圖20 圖倒圓角
第二十二步，對下圖兩個造型的顏色進行修改，一個黑色，一個白色，如圖21所示。
