在進行機械設計時，我們往往先用三維軟件建模，驗證其裝配性和干涉，然后利用CAD或CAXA等二維軟件繪制二維工程圖紙，便于圖檔管理和生產加工。

    本文以連接件零件為例，介紹一下利用Pro/E軟件三維建模和CAXA軟件繪制工程圖的過程。

一、先打開Pro/E軟件，對零件進行建模。所建模型如下：

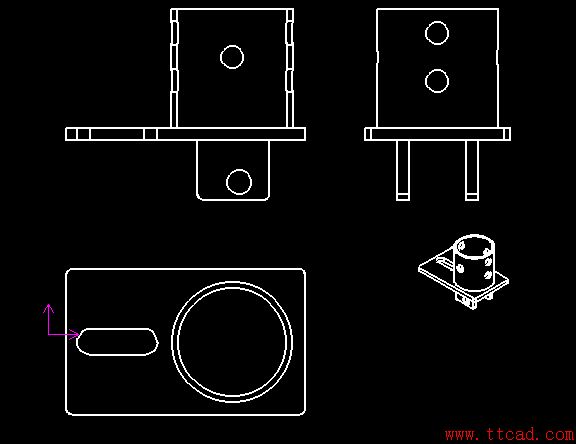

二、在Pro/E二維繪圖模式下將零件轉為所需的二維圖，如下：

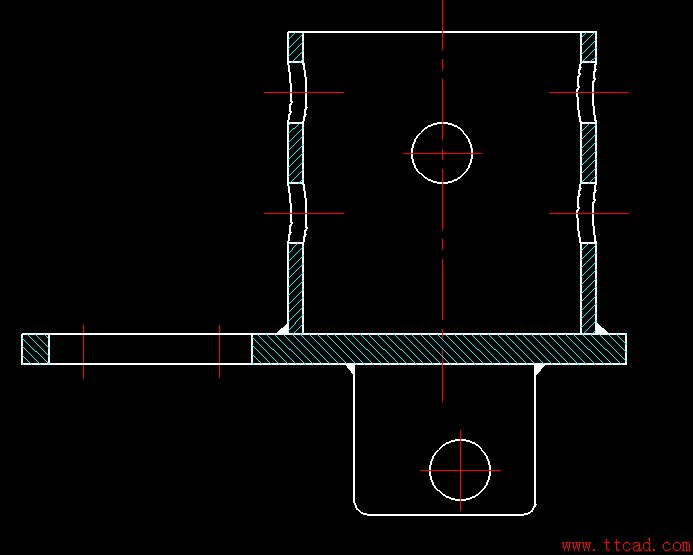

三、將該二維圖另存為.dwg格式，并用CAXA打開，去掉多余的線條，并將所有線條設為粗實線。

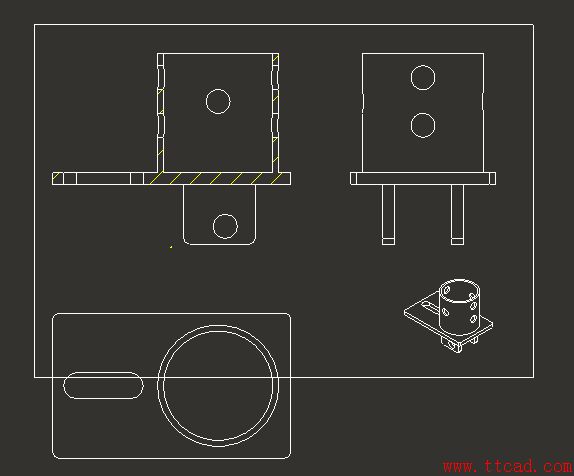

四、新建一個CAXA圖檔，調入圖框，設定好比例，然后將上圖中的視圖復制進這個新圖檔中，并調整好各視圖位置，繪上中心線及剖面線等。

五、完善各視圖的細節，如焊縫等。

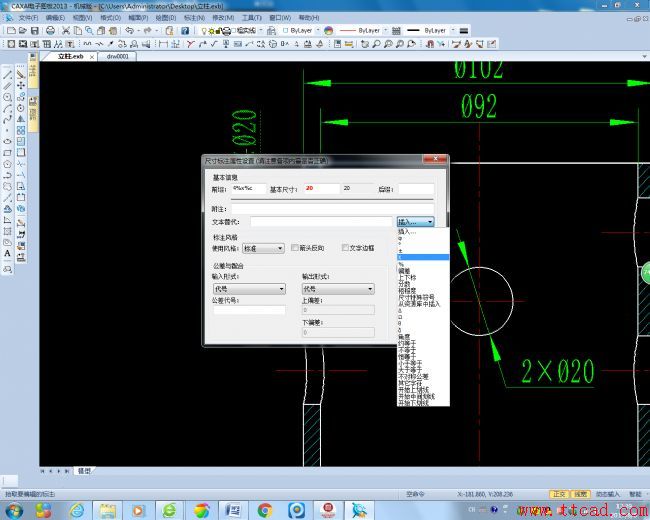

七、標注好尺寸。標注尺寸時，點右鍵可調出尺寸標注對話框，可根據實際需要，選取尺寸標注時需要的一些符號，如直徑符，公差等等。

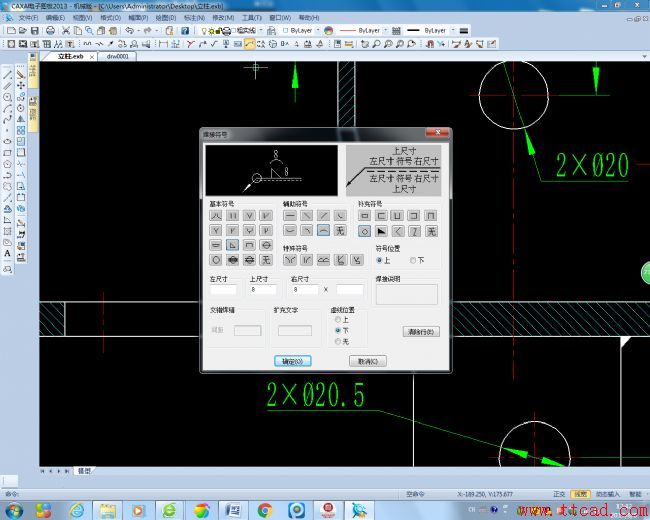

八、標注焊接符號，點取工具欄中的焊接標注按鈕，可調出焊接符標注對話框，可根據實際需要選取焊接標注所需要的符號。

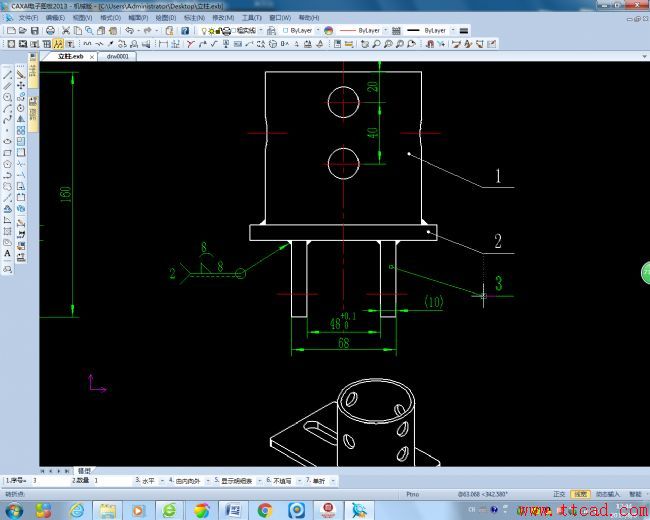

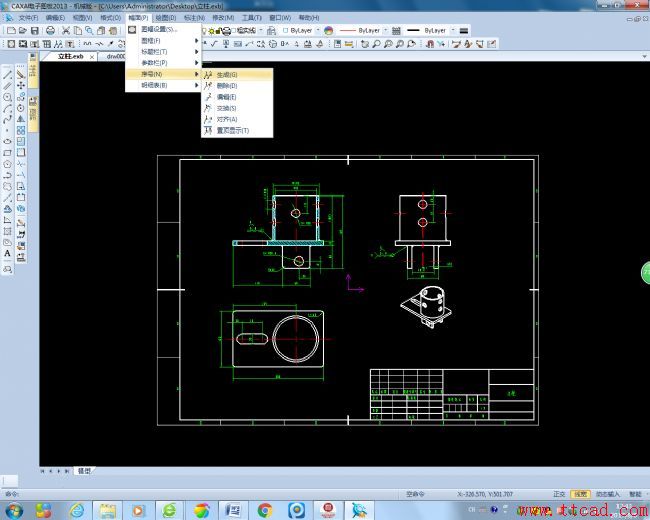

九，標注序號，在【幅面】-【序號】-【生成】菜單下可調出序號標注命令，給各零件標注序號。

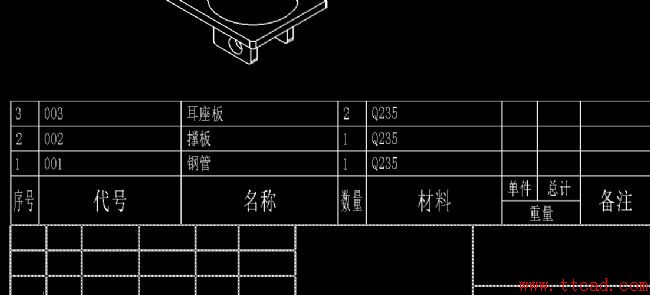

十、序號標好后，在明細欄中標注好明細。

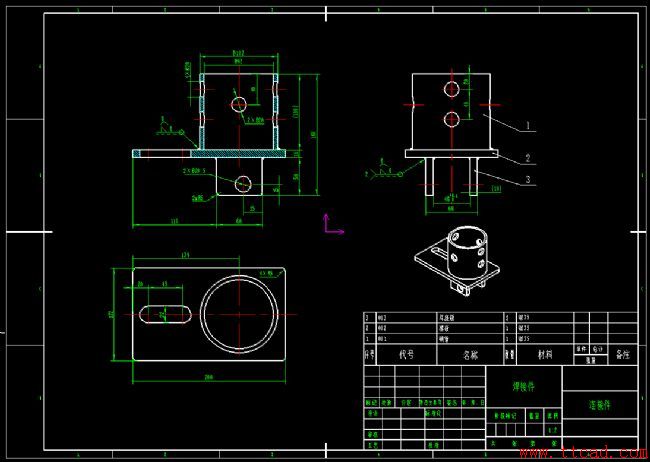

十一、最后形成如下所示圖紙。
