圖20 裝配樹
2、路徑
沿YZ工作平面偏移280mm，創建一個新的工作平面，如圖21所示。
圖21 創建工作平面

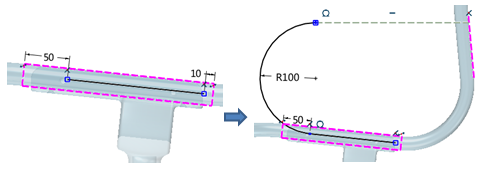

在上步工作平面上繪制草圖，先使用“參考幾何體”命令提取參考線，在參考線的中間，再繪制一段直線，如圖22所示。
圖22 草圖繪制
沿XY工作平面為基準偏移到目標點，創建一個新的工作平面，如圖23所示。
圖23 創建工作平面

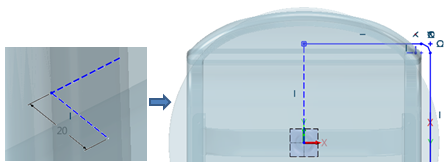

在上步工作平面上繪制草圖，使用“參考幾何體”命令提取參考線，繪制完畢后的草圖如圖24所示。
圖24 草圖繪制

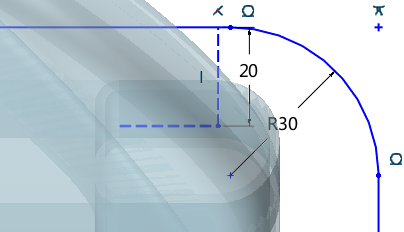

其中，倒圓角和水平線尺寸如下圖25所示。
圖25 倒圓角和水平線尺寸效果
3、輪廓

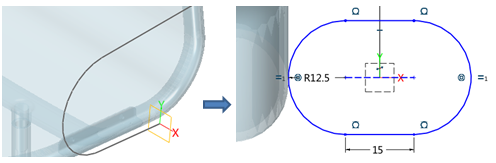

創建一個新的工作平面，并繪制如圖26草圖。
圖26 草圖繪制
4、扶手

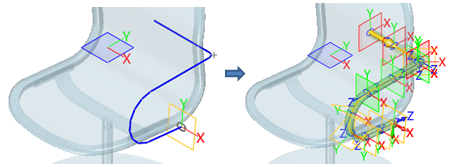

插入“曲線列表”，把前面兩個草圖連接起來，再使用“掃掠”命令，使用前面繪制的輪廓和曲線列表路徑，如圖27所示。
圖27 連接草圖并進行掃掠

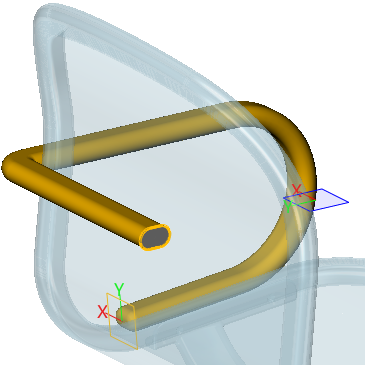

倒圓角10mm，如圖28所示。
圖28 倒圓角
使用“抽殼”命令，壁厚為-2mm，下圖29端面為開口面。
圖29 抽殼
使用鏡像命令，把一半的扶手進行鏡像到另外一側，隱藏不需要的工作平面、曲線和曲線列表，如圖30所示，然后退出零件。
圖30 鏡像扶手
第四步：顏色設置
圖31是缺省顏色，然后對對椅腳、支撐桿和支撐架設置“鉻”紋理設置。
