圖11 提取交線
3、輪廓

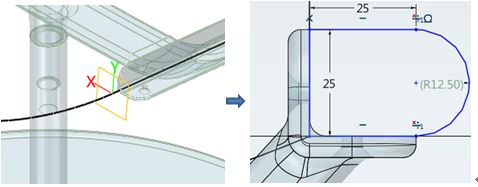

創建一個新的工作平面，在工作平面上繪制草圖，退出后隱藏輔助工作平面，如圖12所示。
圖12 繪制草圖
4、掃掠

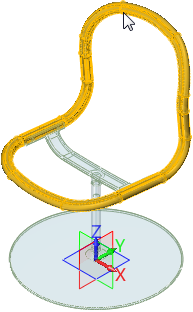

使用“掃掠”，使用前面繪制的輪廓，路徑處使用“曲線列表”，生成椅框?qū)嶓w，如圖13所示。
圖13 椅框?qū)嶓w
對兩邊緣進行5mm的倒圓角，如圖14所示，然后使用“抽殼”命令，厚度為-2mm，對椅框進行抽殼操作，完成后退出零件。
圖14 倒圓角
第二步：網布設計
1、裝配

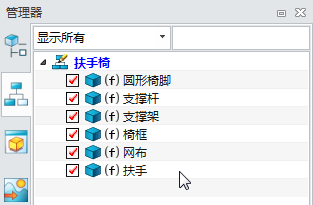

使用裝配頁面下的插入命令，插入網布零件，位置是0坐標，并且固定組件，然后查看扶手椅裝配樹（圖15），雙擊進行編輯。
圖15 裝配樹
2、網布
使用裝配頁面下的插入命令，插入椅框零件，位置是0坐標，并且固定組件，使用“合并”命令，把椅框幾何對象合并到網布零件中，如圖16所示。
圖16 合并

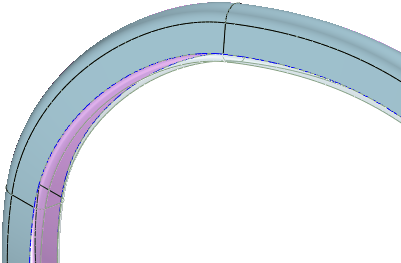

刪除實體對象內部的曲面，包含圓角面，形成網布的邊緣曲面，如圖17所示。
圖17 刪除曲面

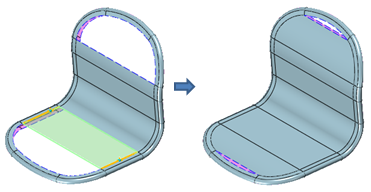

使用曲面頁面下的“直紋曲面”命令，把網布前后兩面的面補起來，完成后效果如圖18所示。
圖18 網布補面效果
使用“N邊曲面”命令完成剩下的4個面，完成網布設計，如圖19所示，然后退出零件。
圖19 完成網布設計
第三步：扶手設計
1、裝配
使用裝配頁面下的插入命令，插入扶手零件，位置是0坐標，并且固定組件，然后查看扶手椅裝配樹（圖20），雙擊進行編輯。
