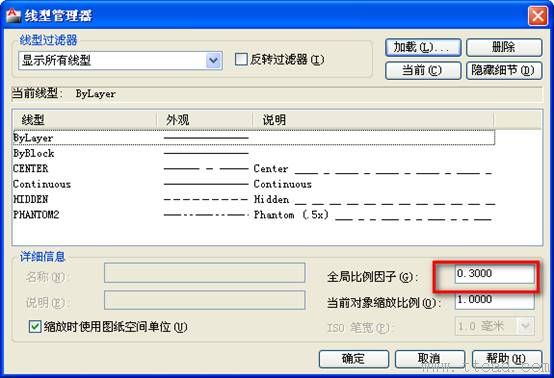

注意：為了防止虛線、中心線顯示為實線，還要將線型全局比例因子設為0.3。設置方法是：從菜單欄中選取“格式”→“線型”，彈出“線型管理器” 對話框，在“線型管理器”對話框下部的“全局比例因子”文字編輯框中輸入整體線型比例0.3（如果下方?jīng)]有詳細信息，可點擊右上方的“顯示細節”按鈕）。
注意：線型比例0.3適用于1:1比例顯示，用于計算機按1:1打印出圖，若圖形過大或過小，充滿屏幕后，點畫線、虛線顯示比例要根據實際情況調整。

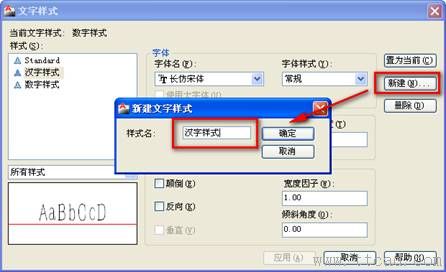

六、創建文字樣式
為了使圖樣中的文字符合制圖標準，可作如下設置：（格式/文字樣式）

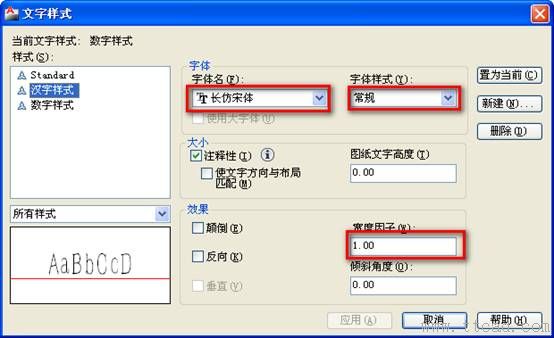

1．漢字樣式：
（1）字體選
長仿宋體（注意：不要選擇“@長仿宋體”字體，否則輸入的漢字將傾倒）。
（2）高度取0（如果在此輸入一個非零值，AutoCAD將此值用于所設的文字樣式，標注文字時，字高不能再改變。此處一般使用“0”，在標注文字時，系統會提示輸入高度。）。
（3）寬度因子取1（由于長仿宋體本身字體較窄，不需要變窄，對于“宋體”等方體字，此處可取0.707，寬度會變窄）。
