在產品開模階段，為了使加工生產出來的產品能夠順利地從模具中脫離，就必須要對拔模角度進行設計。而拔模角度的設計，直接影響到產品的生產與加工效果。三維CAD軟件中望3D在拔模角度設計的參數設置這塊，做到了便捷高效：去除了一些平時不常用的選擇項及設置項，只需要設置拔模面、拔模角度、拔模方向這三這個參數即可。

    下面，我們將對中望3D設計拔模角度的操作過程中需要注意的一些點進行說明。

    首先，我們來關注體拔模和面拔模這兩個概念。體拔模和面拔模這兩者之間在設置上是有一定的區別的，結合個實例圖，我們來說明下體拔模的情況：如圖1所示，在拔模設置的界面中，黃色標識的面就是將進行拔模的面，但由于目前是在進行實體拔模，所以和黃色面連貫在一起的面也將會一起進行拔模；綠色箭頭為當前的拔模方向，倘若選擇X/Z軸來定義拔模方向的話，則無法生成特征，因為拔模方向即產品的出模方向，和實際的生產密切相關，如果設計出來的產品在出模方面無法生成特征，那么也不符合生產加工的實際需求，這個產品的設計就完全沒有意義了。

圖1 體拔模實例圖

    為了避免出現這種做無用功的情況，中望3D考慮得非常全面。在中望3D的軟件環境下，在設置拔模方向時，可以直接在“方向”的下拉菜單中，根據實際需要進行方向選擇，避免出現前面提到的無效設計的情況。

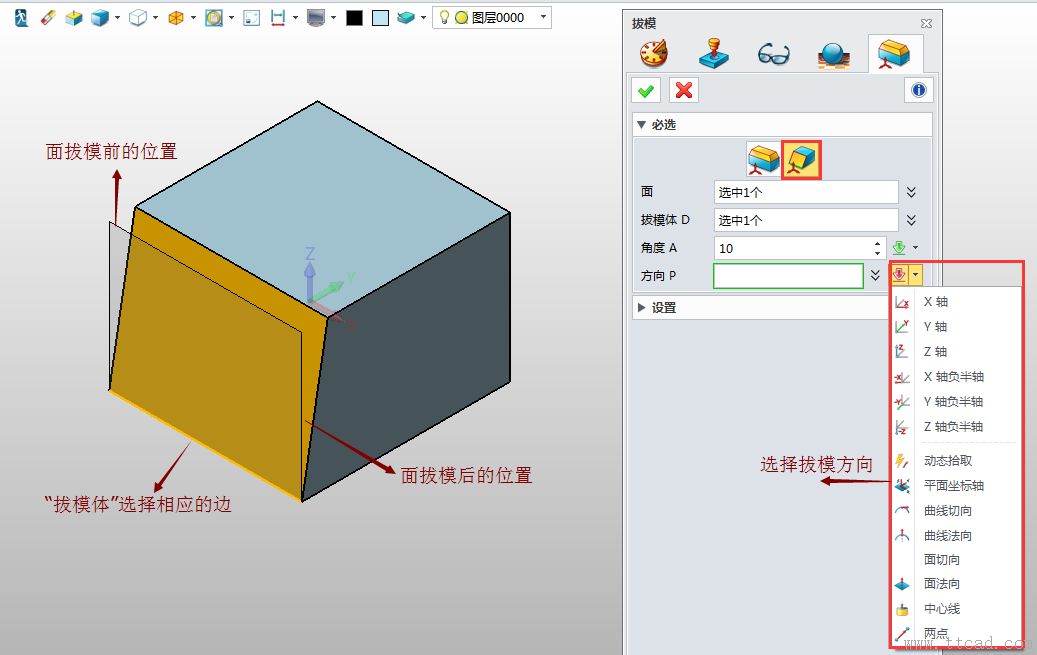

    了解了體拔模的情況，下面我們看看“面拔?！薄Ｖ型?D的“面拔?！惫δ?，可以對實體局部的某個面進行設置，拔模。拔模的效果如圖2所示。

圖2 面拔模實例圖

    需要注意的是，這里的設置和實體拔模設置有一個區別：進行面拔模時，所選擇的拔模參照（拔模體D-參與拔模的單個曲面），是對應的邊或者曲線鏈，而進行實體拔模時，選擇的拔模參照（拔模體D-參與拔模的是與選擇面相連貫的面包括選擇面），是對應平面，否則的話，特征則無法生成。

另外，在進行拔模時，根據拔模參考所選的拔模特征（平面、分型線、中性邊和中性面）的不同，所產生的拔模效果也會存在很大的差異。

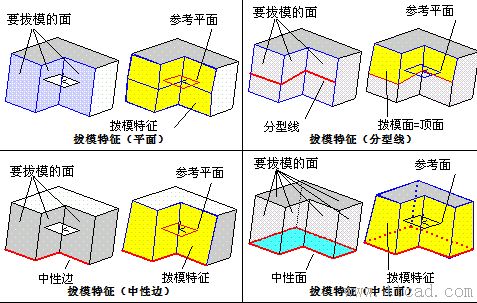

    如圖3中所示，黃色面為拔模面,對應不同的參考平面及中性面，會產生不同的拔模效果。

    所謂的中性面、中性邊，就是模具設計時產品出模的分型線、分型面或邊緣。

圖3 拔模特征圖集

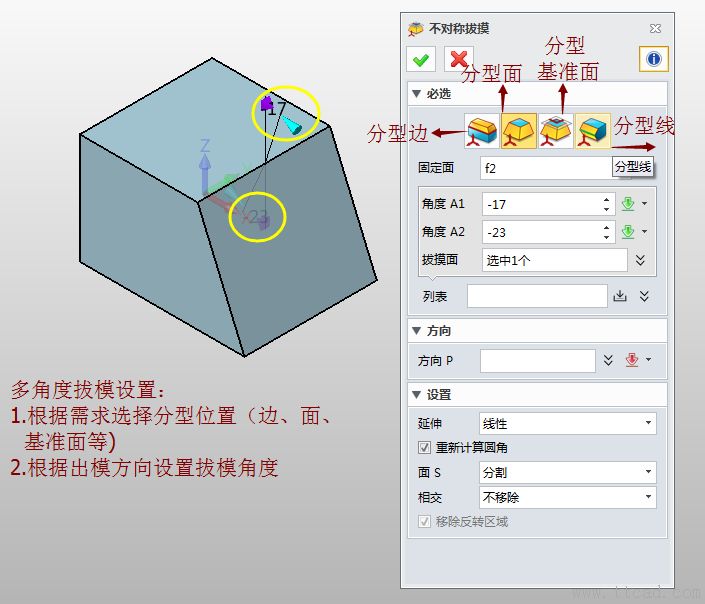

    中望3D除了能便捷處理上述提到的體拔模和面拔模之外，同樣可以滿足需要多角度拔模的用戶。打開中望3D工具欄“造型”模塊中的“不對稱拔模”命令，系統將彈出對應的設置對話框，如圖4所示，這樣工程師們就可以根據產品的設計需要，進行相關參數的設置，達到多角度拔模的效果了。

圖4 不對稱拔模設置界面

    在“不對稱拔?！钡牟僮鬟^程中，必選項中有四個模式可以選擇，這四個模式所對應的關鍵參數――分型位置（也就是合模線的位置），它們之間的設置效果還是有很大區別的：

1.分型邊：該方法對所選邊作為分型邊進行拔模（圖5）。

圖5 分型邊

2.分型面：該方法對所選的面進行拔模（圖6）。

    拔模方向垂直于與拔模面擁有相同拔模體的面。拔模多個面時，這些面的拔模方向應該保持一致。如果拔模體為一個基準面或面，實體將定義一個對所有面都拔模的中性面。中性邊會判斷出該面與其他面的交界處。
