如果您的CAD中沒有安裝標注表面粗糙度的插件，可以安如下方法制作表面粗糙度符號標注。

1、新建一個dwg文件并右擊右下角“極軸追蹤”，選擇“設置”。

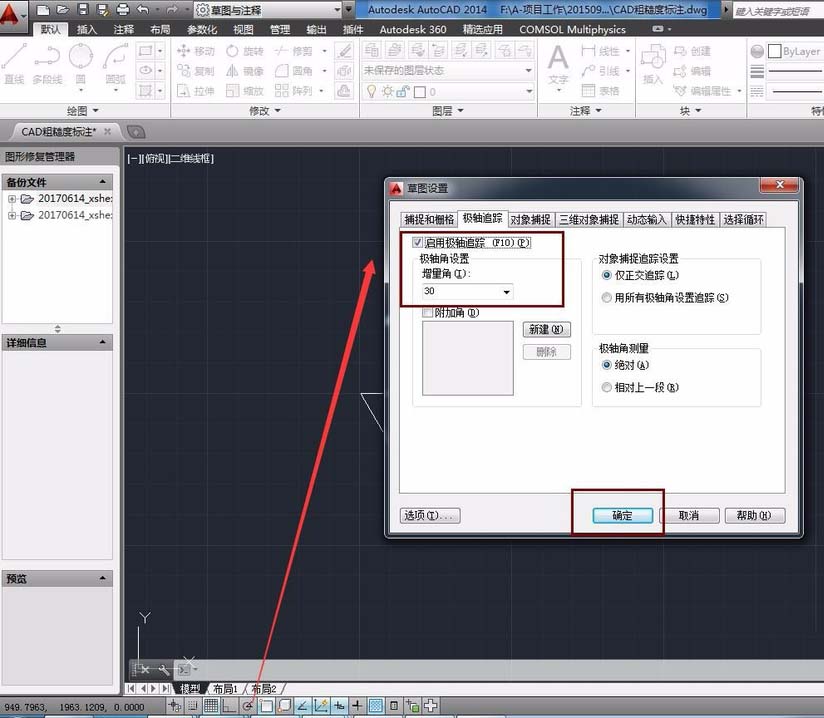

2、如圖所示的方法進行設置

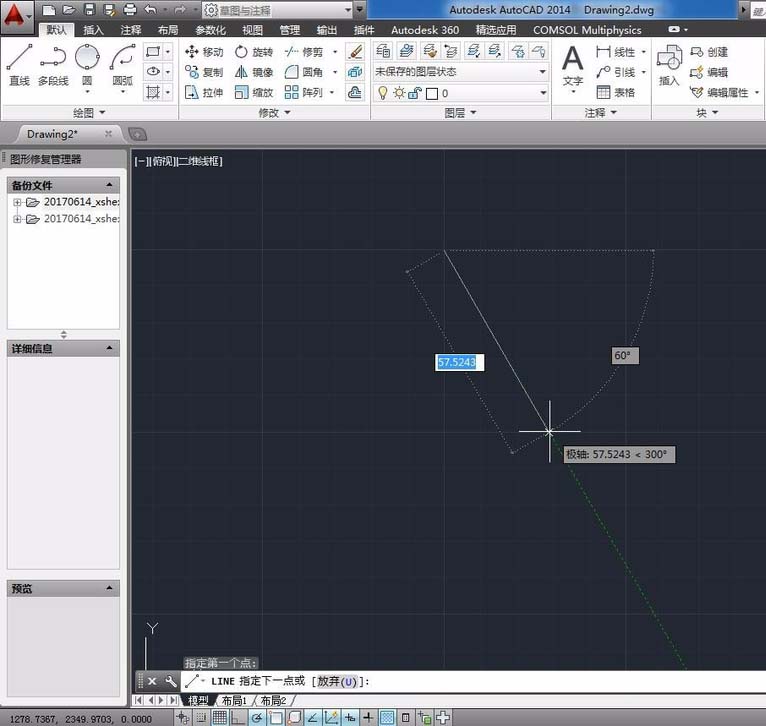

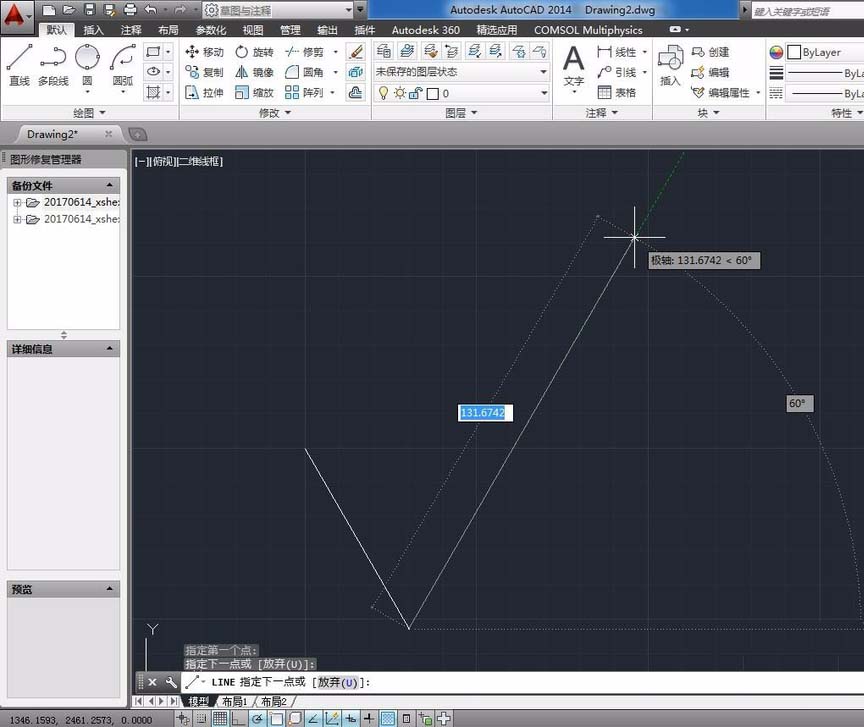

3、開始繪制，追蹤角度是30的倍數時有綠色的線條提醒。先畫一條邊。

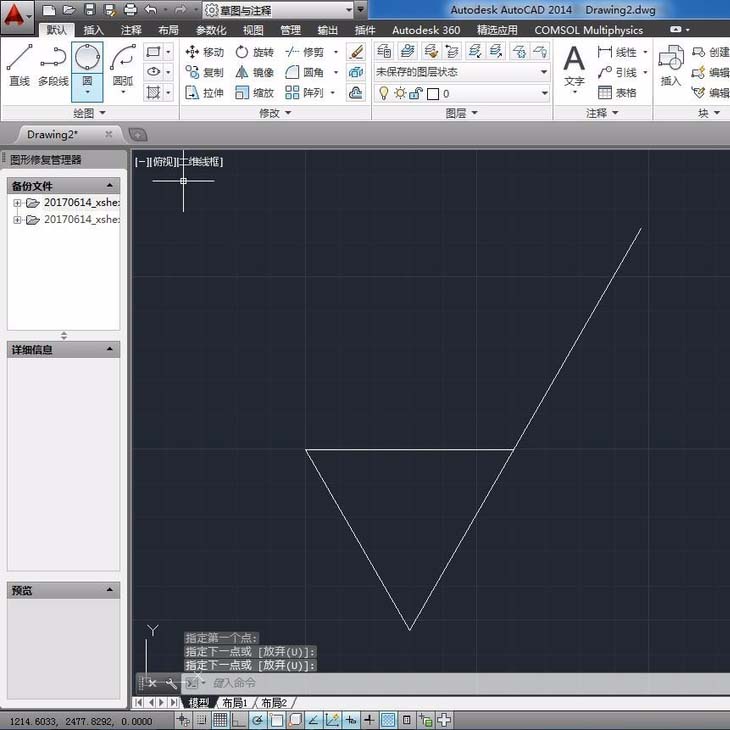

4、同理，畫另外兩條線。

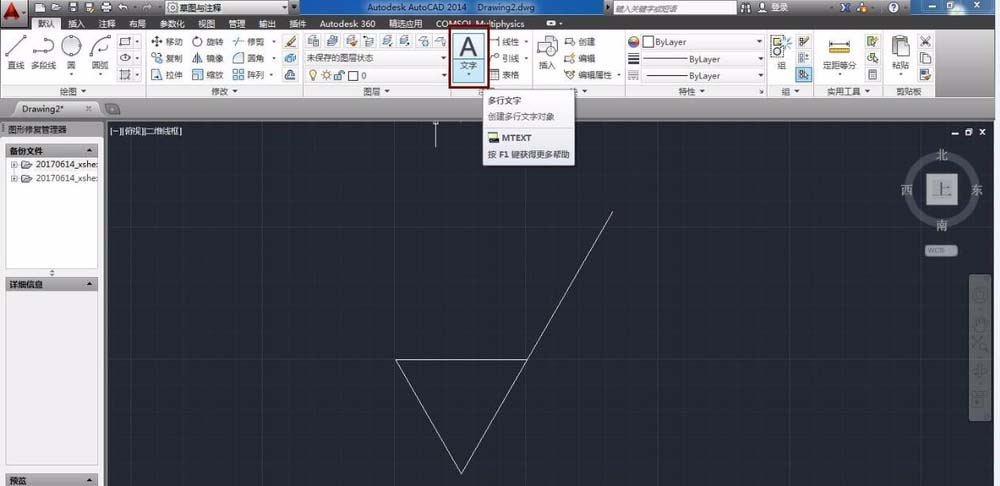

5、添加粗糙度的數值，選擇文字添加按鈕，并敲入數值如1.0

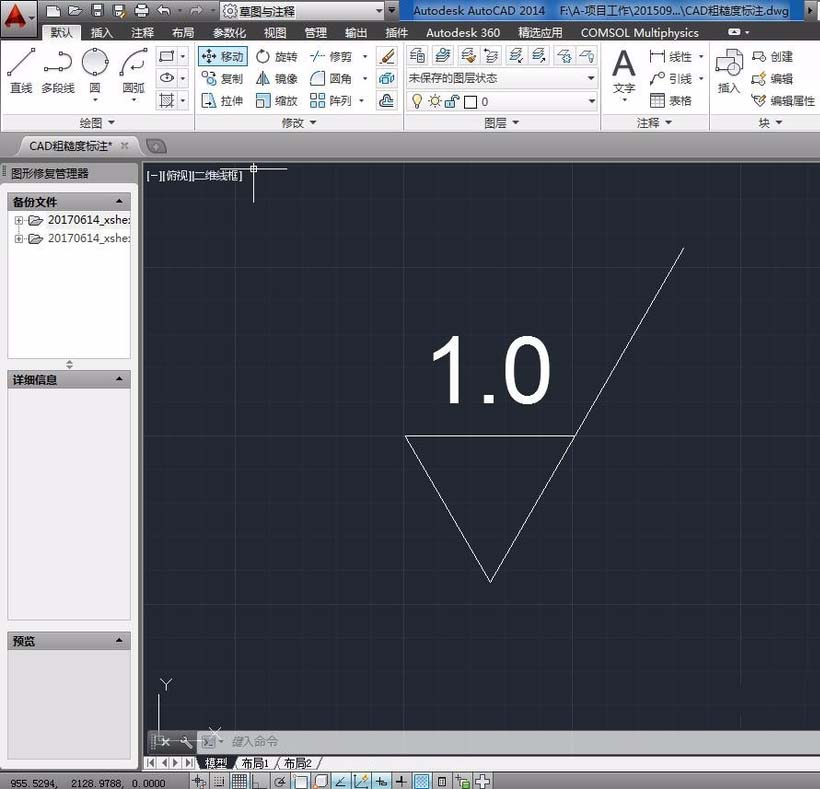

6、文字大小可以通過改變文字高度來改變。選中文字，在文字高度設置框里輸入20.文字高度由原來的2.5變成20。

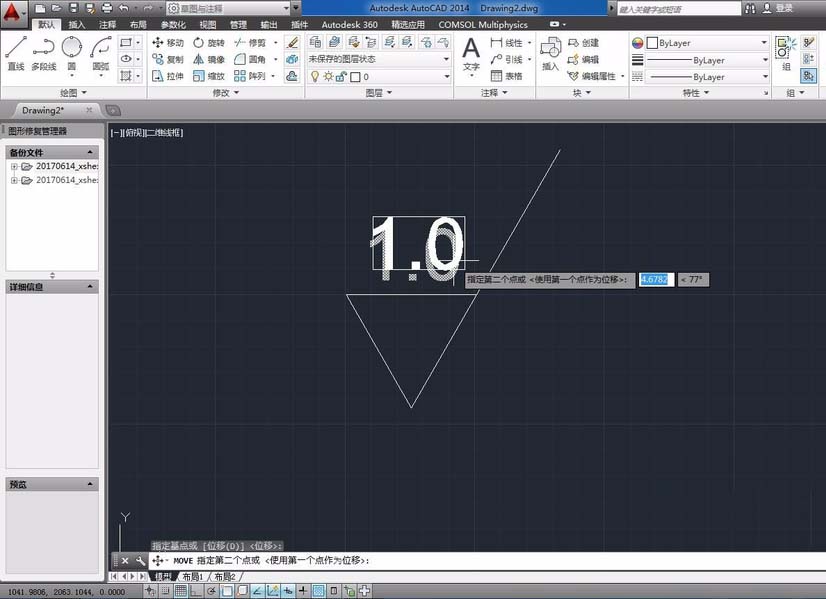

7、選中數字并右擊選擇拖動，可以改變數字位置。
