本AutoCAD繪圖實例主要在于介紹AutoCAD圖形復制插入到word文檔的技巧：

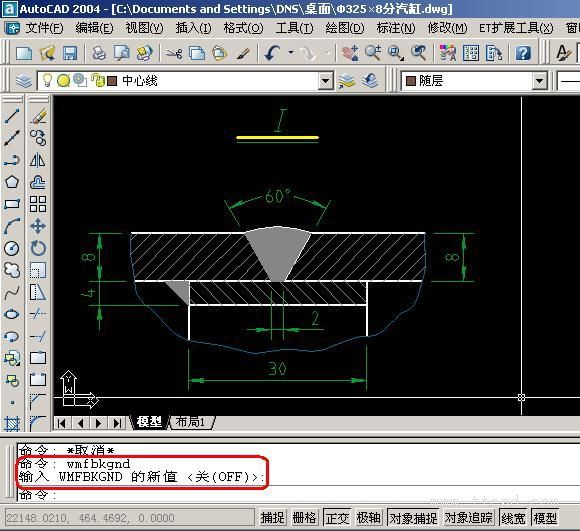

1、更改CAD系統變量WMFBKGND值為OFF，使CAD背景為透明，如果想讓復制的圖形是黑白的，可以在圖層管理器里面把圖層顏色改為白色（7號）；

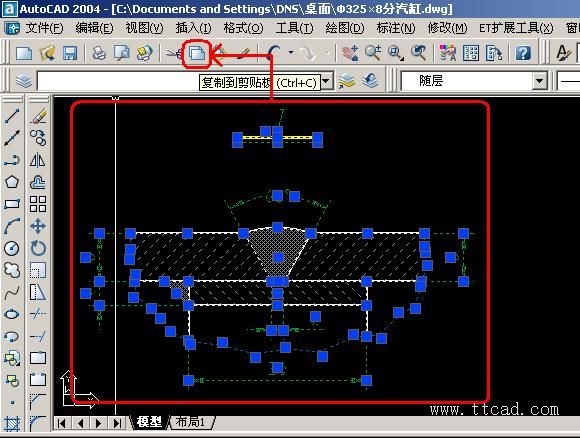

2、選擇需要復制的圖形，用“復制”工具進行復制。

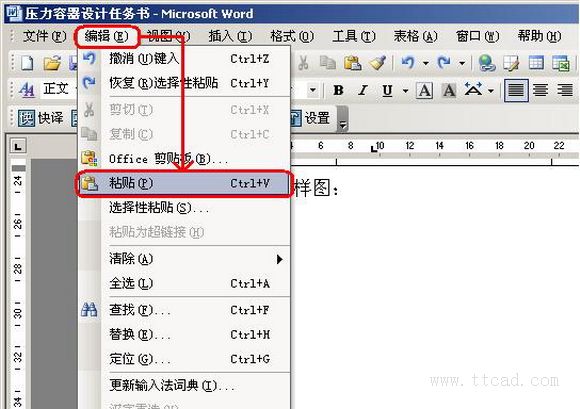

3、切換到WORD或EXCEL，激活需要粘貼的區域，然后選擇“編輯”―“粘貼”。

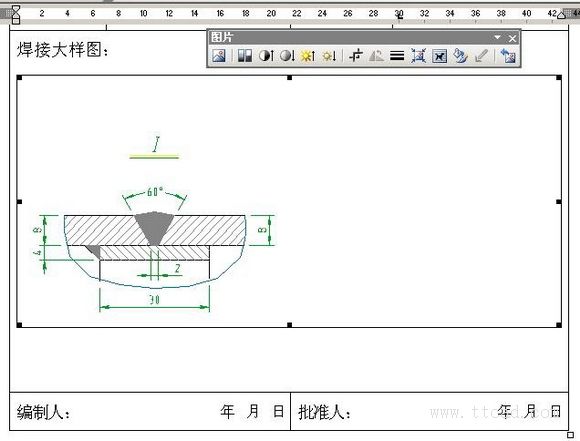

4、粘貼最初的效果如下圖。

5、利用“圖片裁剪”把圖形空白區域剪掉，然后用拖對角的方法把圖形縮放到合適的大小。

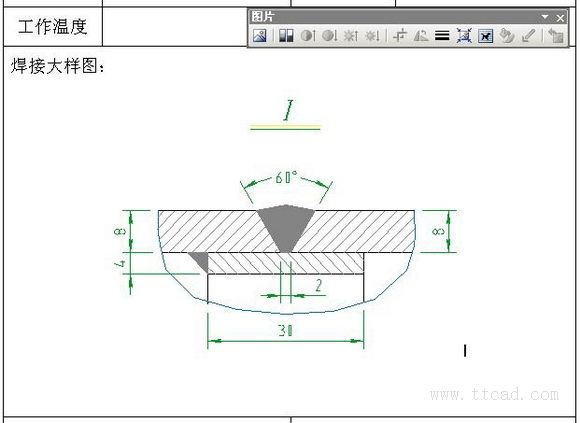

6、裁剪和縮放后的效果如下圖。

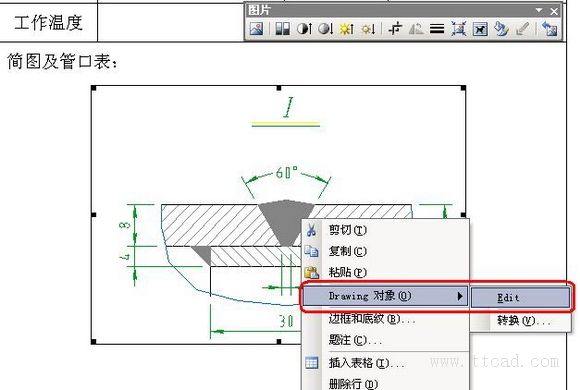

7、如圖形需要修改，可按下圖的方法回到CAD進行修改即可。

    復制到EXCEL的方法也同上。
