在CAD的日常使用中，一般是在模型空間設計好圖紙，然后進入圖紙空間進行設置打印布局，很經常模型空間與圖紙空間之間要相互切換，那么CAD如何在模型空間與圖紙空間之間切換呢？下面教大家一種方法。

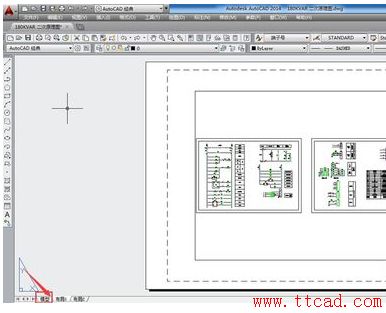

步驟一：打開CAD程序，在模型空間中制作好圖紙，在下面可以看到是處于模型選項卡

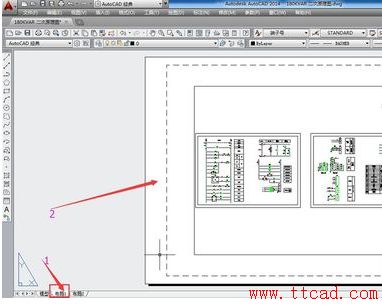

步驟二：現在我們用左鍵點右側的布局1選項卡 ，出現了布局1的圖紙空間，內部實線邊框是單個布局視口，顯示的是模型空間的視圖

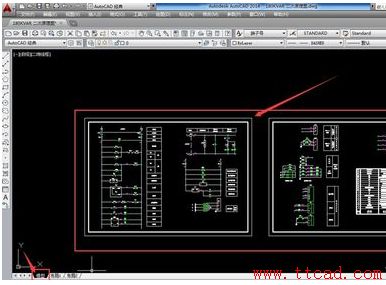

步驟三：切換時，可以直接點模型選項卡，就回到了模型空間

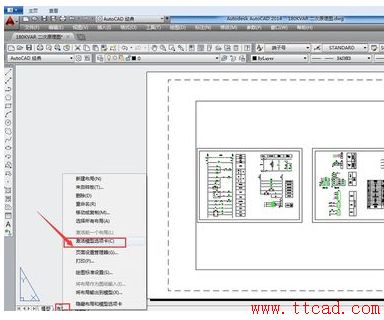

步驟四：或者在布局選項卡，在選項卡上點擊鼠標右鍵，然后點激活模型選項卡，也可以回到模型空間

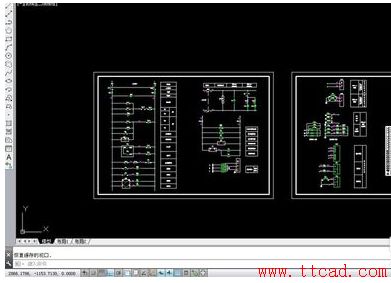

步驟五：在模型空間里，把鼠標懸浮在圖標模型上時，彈出工具提示是模型或圖紙空間，點擊后，會切換進入圖紙空間，同樣，在布局窗口中，點同樣位置會進入模型空間

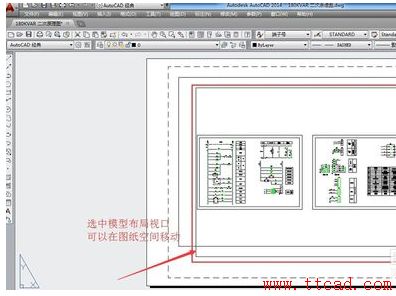

步驟六：在圖紙空間選中模型布局視口，可以用鼠標移動位置

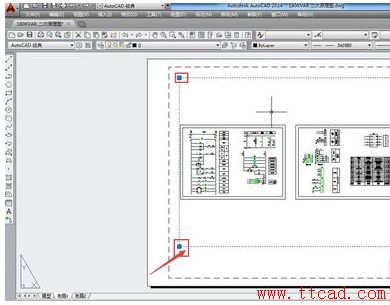

步驟七：在圖紙空間單擊實心框，在四個頂點會出現藍塊，用鼠標點住其中的藍塊會隨著鼠標移動方向拉伸

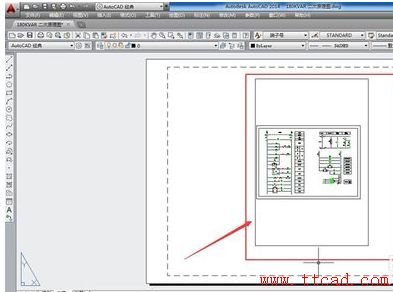

步驟八：在圖紙空間，調整模型空間的視圖邊框后，變成了如下圖紙，打印出來的效果也是這個圖紙
