我們在本文中將介紹中望3D設計砂輪機這種通用機械的設計思路，希望對大家進行其他機械產品建模設計時有所幫助。

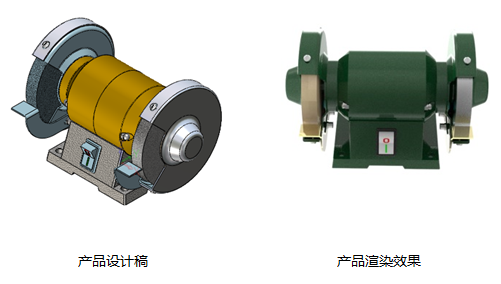

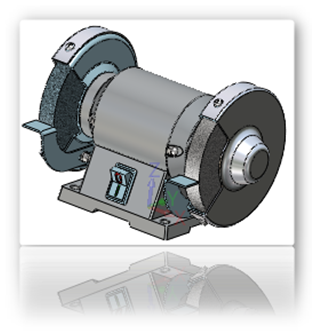

如圖1所示，這是砂輪機的設計稿以及渲染后的效果圖。
圖1 砂輪機
下面我們來進一步看看砂輪機設計的思路：
第一步：首先，在裝配管理器中先構建出一個“基本骨架”裝配結構，可參考圖2，隨后再通過編輯零件的方法，來完成零件結構及細節特征的設計（圖3）。

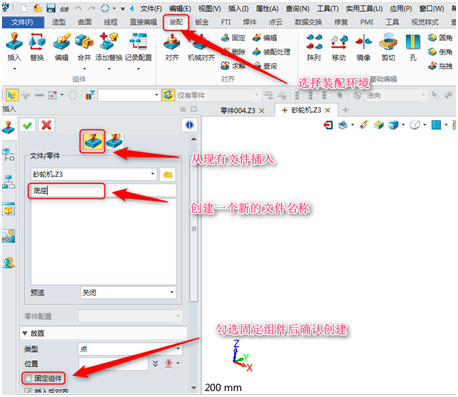

圖2 構建基本骨架

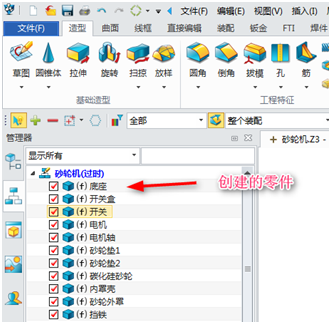

圖3 零件創建
依上圖所示的步驟，在設計開始之前就創建了裝配圖，在裝配的環境下再把要設計的部件插入設計。

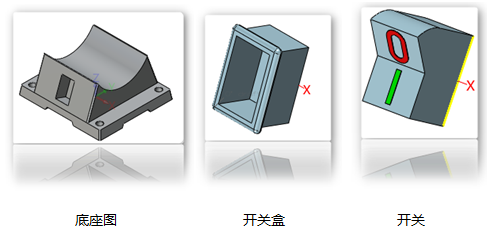

第二步：依次通過造型、鈑金等模塊設計如下圖4-圖6中的這些零件特征。

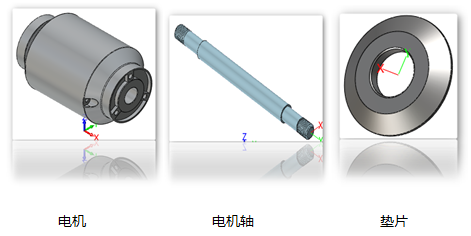

圖4 零件1

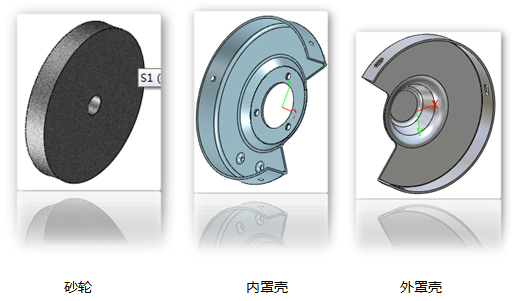

圖5 零件2
圖6 零件3

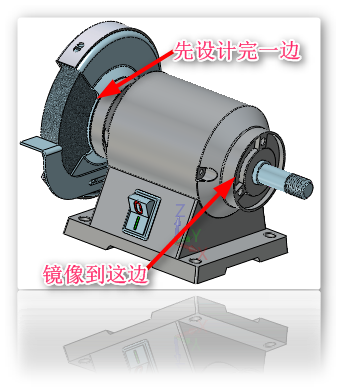

在設計過程中，兩個砂輪的部分零件可以只設計其中的一個部位，剩下的部分可以在裝配環境里鏡像出來（圖7），這樣能對設計效率的提升大有幫助。
圖7 鏡像零件

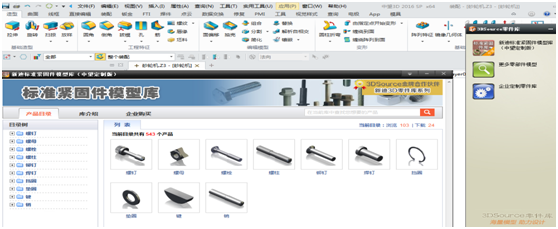

第三步：在3DSource零件庫（圖8）調入標準件。在繪畫完成主體的零部件后，螺絲螺帽我們可以通過調用標準庫插入零件的方式來完成。
圖8 標準庫樣式圖

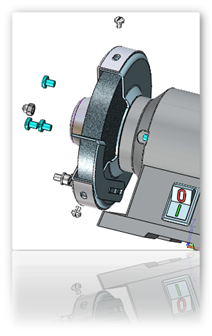

第四步：進行整體裝配任務。在中望3D環境裝配中，把一邊砂輪零件的緊固件通過“對齊”約束裝配上（圖9），然后通過“鏡像”命令復制已經完成的特征（圖10）。
圖9裝配效果
圖10 鏡像效果
