AutoCAD中，一個完整的尺寸一般由尺寸線、延伸線(即尺寸界線) 、尺寸文字(即尺寸數字)和尺寸箭頭4部分組成，如下圖所示。請注意：這里的“箭頭”是一個廣義的概念，也可以用短劃線、點或其他標記代替尺寸箭頭。
AutoCAD 2011將尺寸標注分為線性標注、對齊標注、半徑標注、直徑標注、弧長標注、折彎標注、角度標注、引線標注、基線標注、連續標注等多種類型，而線性標注又分水平標注、垂直標注和旋轉標注。
10.2 尺寸標注樣式
尺寸標注樣式(簡稱標注樣式)用于設置尺寸標注的具體格式，如尺寸文字采用的樣式；尺寸線、尺寸界線以及尺寸箭頭的標注設置等，以滿足不同行業或不同國家的尺寸標注要求。

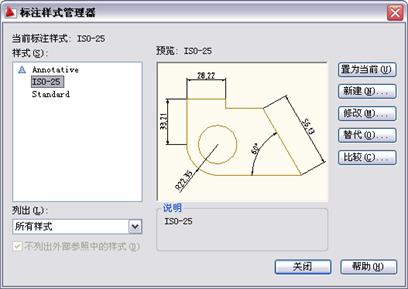

定義、管理標注樣式的命令是DIMSTYLE。執行DIMSTYLE命令，AutoCAD彈出后面的圖所示的“標注樣式管理器”對話框。
其中，“當前標注樣式”標簽顯示出當前標注樣式的名稱?！皹邮健绷斜砜蛴糜诹谐鲆延袠?biāo)注樣式的名稱?！傲谐觥毕吕斜砜虼_定要在“樣式”列表框中列出哪些標注樣式?！邦A(yù)覽”圖片框用于預覽在“樣式”列表框中所選中標注樣式的標注效果?！罢f明”標簽框用于顯示在“樣式”列表框中所選定標注樣式的說明?！爸脼楫?dāng)前”按鈕把指定的標注樣式置為當前樣式?！靶陆ā卑粹o用于創建新標注樣式?！靶薷摹卑粹o則用于修改已有標注樣式。“替代”按鈕用于設置當前樣式的替代樣式?！氨容^”按鈕用于對兩個標注樣式進行比較，或了解某一樣式的全部特性。
下面介紹如何新建標注樣式。

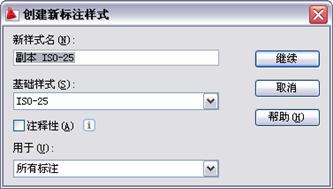

在“標注樣式管理器”對話框中單擊“新建”按鈕，AutoCAD彈出如下圖所示“創建新標注樣式”對話框。

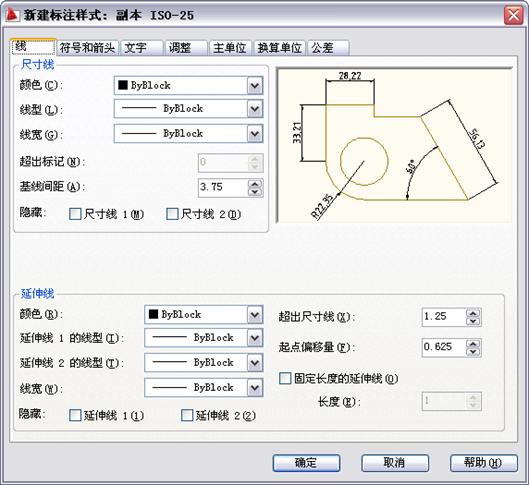

可通過該對話框中的“新樣式名”文本框指定新樣式的名稱；通過“基礎樣式”下拉列表框確定基礎用來創建新樣式的基礎樣式；通過“用于”下拉列表框，可確定新建標注樣式的適用范圍。下拉列表中有“所有標注”、“線性標注”、“角度標注”、“半徑標注”、“直徑標注”、“坐標標注”和“引線和公差”等選擇項，分別用于使新樣式適于對應的標注。確定新樣式的名稱和有關設置后，單擊“繼續”按鈕，AutoCAD彈出“新建標注樣式”對話框，如后面的圖所示。
對話框中有“線”、“符號和箭頭”、“文字”、“調整”、“主單位”、“換算單位”和“公差”7個選項卡，下面分別給予介紹。
1. “線”選項卡
設置尺寸線和尺寸界線的格式與屬性。前面給出的圖為與“直線”選項卡對應的對話框。選項卡中，“尺寸線”選項組用于設置尺寸線的樣式。“延伸線”選項組用于設置尺寸界線的樣式。預覽窗口可根據當前的樣式設置顯示出對應的標注效果示例。
2. “符號和箭頭”選項卡
“符號和箭頭”選項卡用于設置尺寸箭頭、圓心標記、弧長符號以及半徑標注折彎方面的格式。右圖為對應的對話框。
“符號和箭頭”選項卡中，“箭頭”選項組用于確定尺寸線兩端的箭頭樣式?！皥A心標記”選項組用于確定當對圓或圓弧執行標注圓心標記操作時，圓心標記的類型與大小。“折斷標注”選項確定在尺寸線或延伸線與其他線重疊處打斷尺寸線或延伸線時的尺寸。 “弧長符號”選項組用于為圓弧標注長度尺寸時的設置。“半徑標注折彎”選項設置通常用于標注尺寸的園弧的中心點位于較遠位置時。“線性折彎標注”選項用于線性折彎標注設置。
