草圖是2D操作最常用的命令，當需要對草圖的位置形狀進行編輯時，常規的做法是更改草圖的定行定位尺寸。但是在中望3D中，設計師可以直接對草圖進行移動、復制、旋轉、鏡像、約束查詢等操作，非常的便捷，能幫助設計師提高工作效率。在本篇文章中，筆者將結合幾個實例來介紹一下中望3D草圖編輯的具體操作。

【移動】

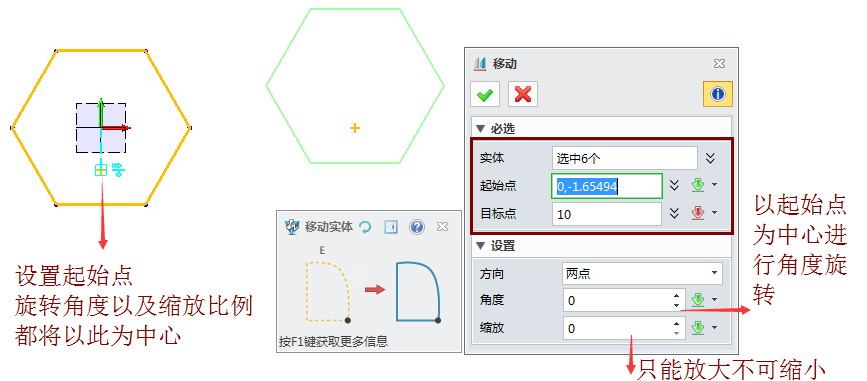

    單擊工具欄“草圖”→“移動”功能圖標，系統將彈出“移動”對話框，如圖1所示，該命令可以將草圖實體從一個位置直接移動到另外一個位置。

圖1 中望3D草圖移動

    在方向設置下拉菜單中有兩點（選擇兩點定義移動方向）、水平（設定水平移動）、垂直（設定垂直移動）三個選項可選。

【復制】

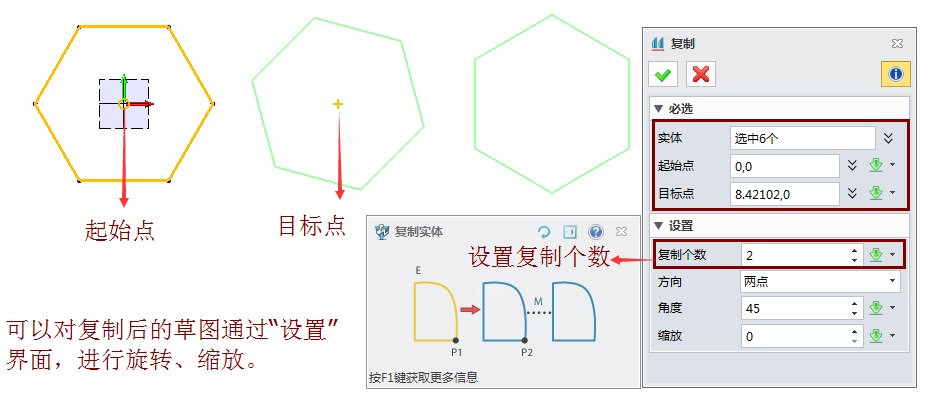

    單擊工具欄“草圖”→“復制”功能圖標，系統將彈出“復制”對話框，如圖2所示，該命令可以將草圖實體按照設定目標進行單個或者多個復制，其操作方法和移動類似。

圖2中望3D草圖復制

【旋轉】

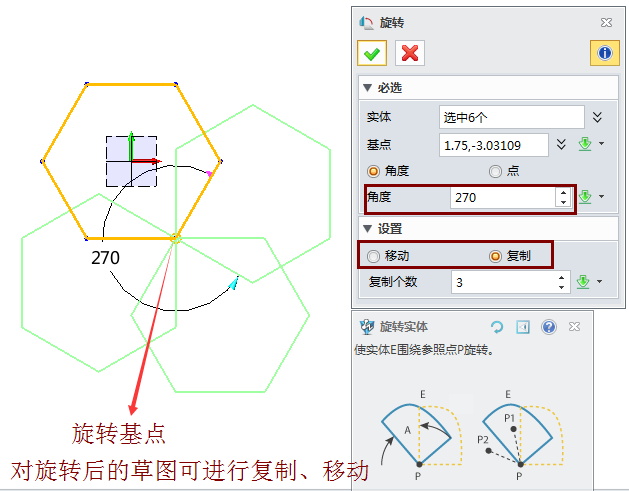

    單擊工具欄“草圖”→“旋轉”功能圖標，系統將彈出“旋轉”對話框，如圖3所示,該命令可以將草圖實體圍繞一個基準點進行旋轉。

圖3 中望3D草圖旋轉

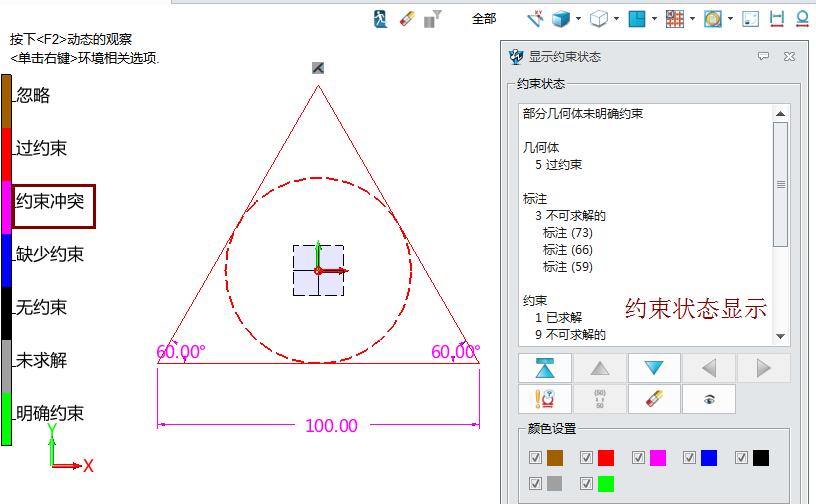

【約束查詢】 單擊工具欄“查詢”→“約束狀態”或者“約束”→“約束狀態”功能圖標，系統將彈出“顯示狀態約束”對話框，如圖4所示，該功能將顯示當前草圖的約束狀態，同時草圖幾何體也以相應的顏色顯示。

圖4 中望3D草圖約束查詢

    操作時，草圖完全約束后，激活“約束狀態”功能時，圖形輪廓和尺寸標注均以綠顏色顯示；設計師可以根據不同的顯示顏色進行區分約束類型。
