【編者按】CAM/CAD 開發商 OPEN MIND Technologies AG 推出了全新的 hyperMILL? 2013，這款產品具有眾多全新的強大功能、豐富的功能升級并且更加便于使用。最為重要的改進是新款“hyperCAD-S?”CAD 的核心，可與 hyperMILL CAM 解決方案更加完美地配合。
當前版本包含全新的系統組件以及重要升級，讓用戶有機會更加有效、可靠地創建 NC 程序并提高工序的生產率。

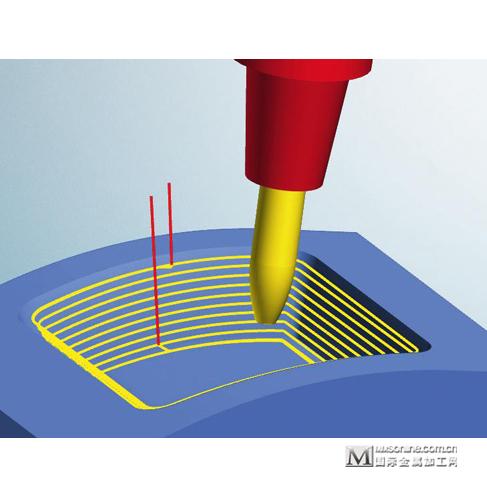

形狀偏置精加工

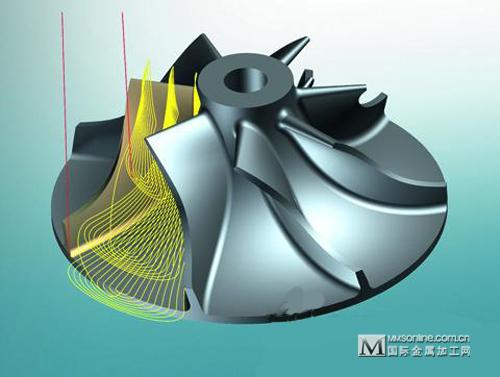

葉輪與葉盤的粗加工以及底面加工
hyperCAD-S：專為 CAM 用戶設計的 CAD
從零開始重新開發的 hyperCAD-S? 擁有諸多全新的軟件設計，例如架構、核心、圖形、數據庫、用戶界面以及 API（API官方網站，API社區，API產品一覽，API應用案例）。
CAD 解決方案專門針對 CAM 任務設計，同時也為滿足 NC 編程人員的特殊需求量身定制。全新開發的 hyperCAD-S 核心是處理已導入數據的理想之選。用戶使用本品的優勢在于能夠輕松地隨時修改任何幾何元素。
曲線和自由形狀表面采用貝塞爾曲線和 NURBS 幾何形狀描繪。除了您所熟悉的用于構建的基本元素之外，此核心現也提供了多個專門輔助 CAM 編程人員的元素，其中包括刀具路徑、多邊形網絡、點云以及矩形元素，這些現在都包括在核心之中。
hyperCAD-S 用戶界面可謂是一款巔峰之作，擁有極高的用戶便利性。我們?cè)陂_發 GUI 時兼顧到了最新的人機工程學標準。
新版本的其他亮點
Open Mind 與德國最大的汽車制造商之一合作開發了全新的“筋槽銑削”循環。這對必須要銑削模具內的筋槽深淺型腔的制造商來說，不失為一個好消息。
此循環能夠自動檢測出要銑削的凹槽?？蓡为?dú)加工陡峭區域以及底部區域。并且循環中也集成了型腔加工與碰撞避免(刀軸和刀具碰撞毛坯、剪裁曲線和模型)。
系統會根據現有的幾何形狀選擇一個適合的粗加工策略。毗鄰區域也會徹底加工。同樣值得一提的是，此循環支持圓錐以及圓錐增強型刀具。這會給用戶帶來多方面的益處：現可快速輕松地編程陰形肋部?？s短加工時間的同時，也會提高質量。
另一亮點是“形狀偏置精加工”策略，這與圓桶刀和水滴刀組合使用極為實用。此策略使用緊湊型銑削刀具，搭配較大的部分銑削半徑。銑削刀具半徑可讓 5 軸側刃切削在自由形狀表面上擁有更大的路徑距離。“我極其喜歡使用此刀具，因?yàn)樗募庸r(shí)間特短，而表面質量卻很高”，Open Mind 全球工程部的 Konstantin Gambs 這樣說。
2013 版本的新功能包括使用陶瓷刀片進行銑削車削加工的策略。其中的一個策略便是“可變步距”策略：開始時很小，之后逐漸變大;或者，開始時很大，之后逐漸變小?！斑@可讓您改變刀片的接觸點，并且各齒的磨損更為均勻”，K. Gambs 如是說。
“自動斜切”策略也可用于此用途。其中，可為整個切削更改接觸角度以減少刀片的磨損。
減少機床和刀具的磨損
加工刀具逐漸開始晃動。并且隨著速度的加快，這還會對結構、乃至刀具造成“震動”。因此，Open Mind 便想方設法通過升級 hyperMILL 中的策略來消除這種影響。在機床上更易實現的更為柔和、更為平滑的運動,現已在多個方面納入 hyperMILL 之中。這些包括“高級輪廓補償”策略。這一擴展能夠分析方向突變的區域中的刀具路徑。作為輪廓補償?shù)囊徊糠郑谳喞年P(guān)鍵變化位置將插入較小的過度半徑。這不僅會延長機床的使用壽命，同時也會提高加工速度。
配有預選加工順序的“自動清根加工”策略同樣會延長刀具的使用壽命。
改進的“行間斜線連接”策略可確保在加工材料時采用更為柔和、更有利于刀具的斜向步距，從而延長刀具的壽命。
還可以優化鉆削期間的連接路徑。這能夠?qū)崿F(xiàn)快速的鏈接運動，并且運動更為柔和、更為一致。這其中的主要優點在于機床使用壽命更長，總體加工時間更短。
葉輪與葉盤的粗加工以及底面加工(特殊 hyperMILL 應用)意味著各個刀具運動之間的銜接更為柔和。這同樣適用于“切向延伸”策略。此功能使葉輪與葉盤的前緣和后緣銜接更為柔和。刀具可以直接從型腔切向退刀，計算的路徑之間的距離更接近于后緣。
