2.然后開啟正交模式，我們根據圖形的尺寸繪制第一個圖形如下，

3.更改圖層的顏色為紅色，

4.選擇構造線工具：

5.命令行輸入H，繪制水平構造線：

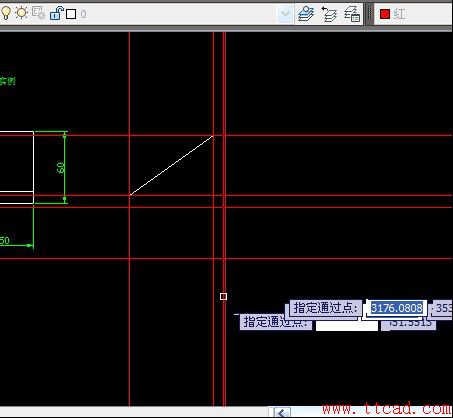

6.回車后，輸入V繪制垂直構造線（線均通過第一個圖形的各個頂點）：

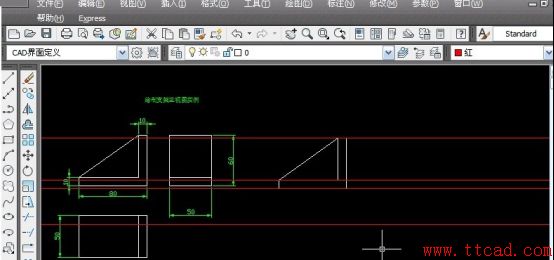

7.根據尺寸以最下面一條構造線為基準，繪制左視圖：

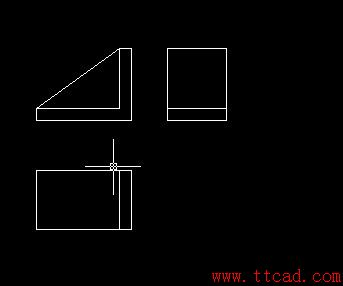

8.俯視圖的方法跟左視圖一樣，最后刪除構造線完成此圖：

以上。
