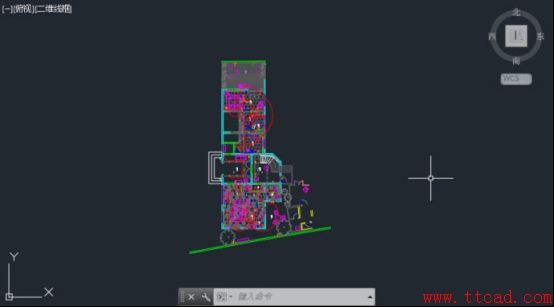

經過深入的查看，終于發現了原因，我們就舉個例子給大家吧，參考下面的圖紙。

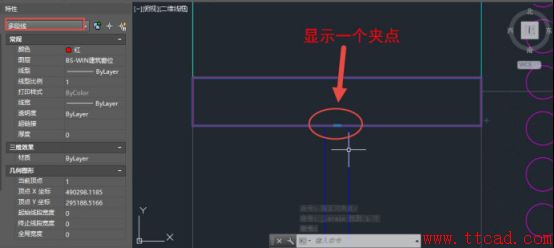

從上圖我們可以看到，不僅多段線只有一個夾點，直線、視口、文字等都是只有一個夾點。
我們來分析分析到時是什么原因，我們應該如何解決。
原因：

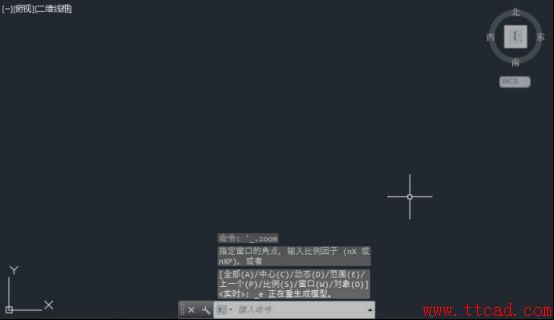

小編發現圖紙有160M但是打開到圖紙，切換到模型空間，卻看到主體的圖形并不多，圖形文件不應該這么大，我們雙擊鼠標中鍵，發現我們的圖形都消失了。
我們要放大到10的八十多次方才能發現我們的圖，離我們的主體圖形很遠很遠的地方才看得到我們的圖。

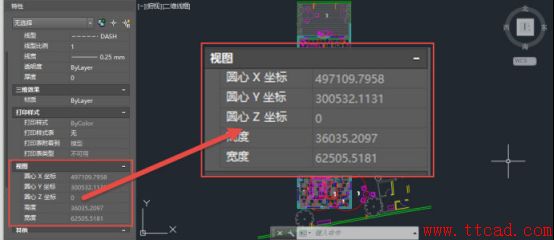

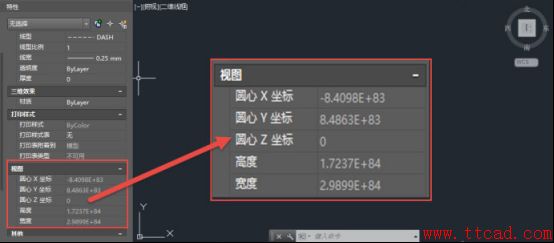

不選擇任何對象，我們按CTRL+1，打開特性版面，觀察視圖的中心坐標和寬度和高度，如下圖。
這種狀態下按CTRL+A，可以看到在視圖的邊緣處有藍色的點，表示有圖形被選中，但我們現在無法知道哪個是我們要?jiǎng)h除的圖形。
這些距離坐標原點以外的圖形可能是導致文件異常大的原因。我們再按CTRL+Z回退到打開圖紙時的初始狀態，我們用滾輪適當縮放圖紙，讓主體圖形全部顯示，然后按CTRL+A全選，按住SHIFT鍵，從右往左框選要保留的圖形，按DELETE鍵或輸入E后回車，將選中的多余圖形刪除，然后再雙擊鼠標中鍵全圖顯示，這回視圖尺寸正常了。
雖然圖形偏離原點有一定距離，但還在可接受范圍內。此時如果保存圖紙，圖紙只剩不到10MB，可見那些垃圾圖形占用了150多MB，他們不僅給后續操作帶來了麻煩，而且會導致操作性能大幅下降。

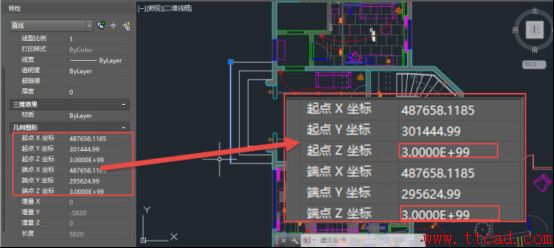

但這些仍不是只顯示一個夾點的原因，我們選中其中一條直線，發現仍是一個夾點，我們仔細觀察特性面板，會發現另外一個異常數據：Z坐標，

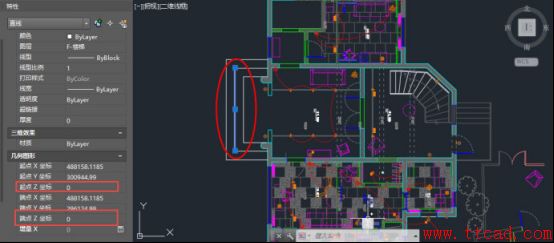

在屬性框中將起點和端點Z坐標都改成0，我們再看直線，這次夾點顯示正常了。如圖所示。
通過上面的分析原來是因?yàn)檫@些圖形的Z坐標異常所以導致只顯示一個夾點，我們再看圖中的其他圖形，多段線、直線、文字、填充等都是如此，我們必須想辦法將這些圖形的Z坐標變成0才能徹底解決問題。
