天天精選CAD繪圖實例及解答（108)：

求：

1.此圖形所圍成之面積為何?

(A)4149.686 (B)4149.886 (C)4149.668 (D)4149.868

2. A點至B點之距離為何? mm
3. A點至C點之距離為何? mm
4. D點至E點之距離為何? mm

5. E點至G點之距離為何?

(A)57.088 (B)57.008 (C)57.808 (D)57.880

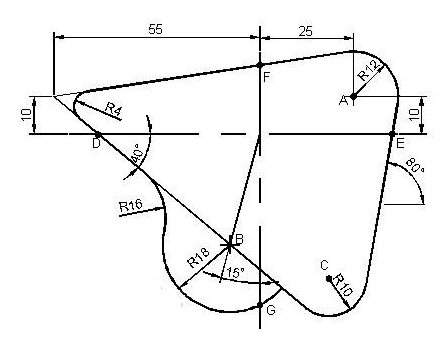

附圖：

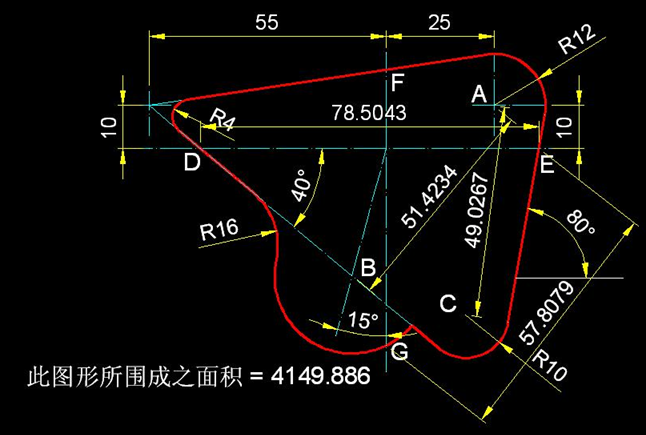

參考畫法：

1. 此圖形所圍成之面積 = 4149.886，就是（b）
2. A點至B點之距離 = 51.4234mm
3. A點至C點之距離 = 49.0267mm
4. D點至E點之距離 = 78.5043mm
5. E點至G點之距離 = 57.808mm，就是（c）

附圖：

    解題要點、制圖步驟：

    本題主要是訓練畫圓及斜線的方法。

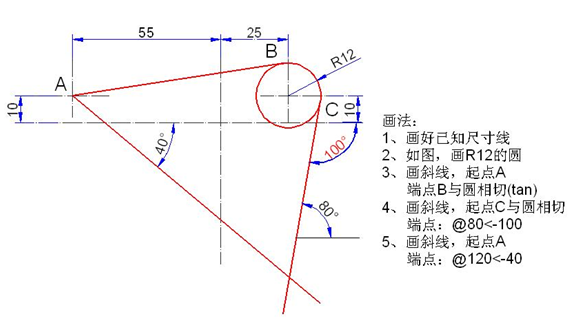

    畫法：

1、畫好已知尺寸線

2、如圖，畫R12的圓

3、畫斜線，起點A，端點B與圓相切（tan）

4、畫斜線，起點C與圓相切，端點：@80<-100

5、畫斜線，起點A，端點：@120<-40

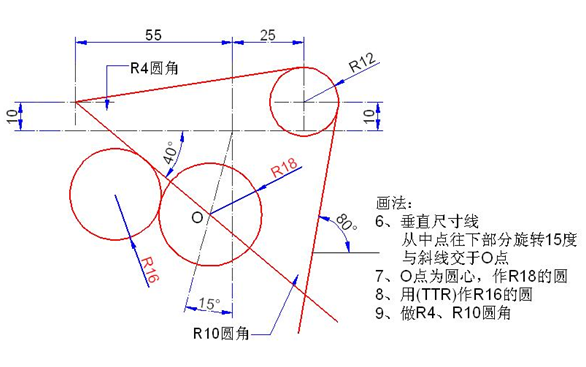

6、垂直尺寸線從中點往下部分旋轉15度與斜線交于O點

7、O點為圓心，作R18的圓

8、用（TTR）作R16的圓

9、做R4、R10圓角
