第11章 圖紙布局與圖形輸出
11.1 圖形輸出
輸出功能是將圖形轉換為其它類型的圖形文件，如bmp、wmf等，以達到和其它軟件兼容的目的。
命令格式
命令行：Export
菜 單：［文件］→［輸出（E）］
打開“輸出數據”對話框，如圖11-1所示。通過該對話框?qū)?dāng)前圖形文件輸出到所選取的文件類型。
圖11-1 輸出命令對話框
由輸出對話框中的文件類型，可以看出中望CAD的輸出文件有8種類型，都為圖形工作中常用的文件類型，能夠保證與其它軟件的交流。使用輸出功能的時候，會提示選擇輸出的圖形對象，用戶在選擇所需要的圖形對象后就可以輸出了。輸出后的圖面與輸出時中望CAD中繪圖區域里顯示的圖形效果是相同的。需要注意的是在輸出的過程中，有些圖形類型發生的改變比較大，中望CAD不能夠把類型改變大的圖形重新轉化為可編輯的CAD圖形格式，如果將bmp文件讀入后，僅作為光柵圖像使用，不可以進行圖形修改操作。
11.2 打印和打印參數設置
用戶在完成某個圖形繪制后，為了便于觀察和實際施工制作，可將其打印輸出到圖紙上。在打印的時候，首先要設置打印的一些參數，如選擇打印設備、設定打印樣式、指定打印區域等，這些都可以通過打印命令調出的對話框來實現。
命令格式
命令行：Plot
菜 單：［文件］→［打?。?/p>
工具欄：［標準］→［打?。?nbsp;
設定相關參數，打印當前圖形文件。

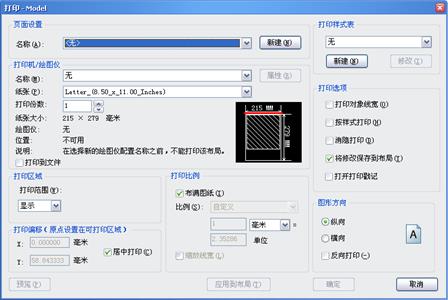

圖11-2 打印命令對話框
1）打印機/繪圖儀
“打印機/繪圖儀”欄，如圖11-3所示，可以選擇用戶輸出圖形所要使用的打印設備、紙張大小、打印份數等設置。
若用戶要修改當前打印機配置，可單擊名稱后的【屬性】按鈕，打開“繪圖儀配置編輯器”對話框，如圖11-4所示。在該對話框中可設定打印機的輸出設置，如打印介質、圖形、自定義圖紙尺寸等。
圖11-3 打印機/繪圖儀設置 圖11-4 打印機/繪圖儀配置編輯器
該對話框中包含了3個選項卡，其含義分別如下：
基本：在該選項卡中查看或修改打印設備信息，包含了當前配置的驅動器的信息。
端口：在該選項卡中顯示適用于當前配置的打印設備的端口。
設備和文檔設置：在該選項卡中設定打印介質、圖形設置等參數。
2）打印樣式表
打印樣式用于修改圖形打印的外觀。圖形中每個對象或圖層都具有打印樣式屬性，通過修改打印樣式可改變對象輸出的顏色、線型、線寬等特性。如圖11-5所示，在打印樣式表對話框中可以指定圖形輸出時所采用的打印樣式，在下拉列表框中有多個打印樣式可供用戶選擇，用戶也可點擊【修改】按鈕對已有的打印樣式進行改動，如圖11-6，或用【新建】按鈕設置新的打印樣式。
