在三維CAD中，用三維設計軟件進行產品設計和模具設計時，通常會用主視圖、俯視圖、左右視圖以及軸側視圖等方式去了解產品的外形。對于產品的內部結構，為了更加精確直觀，則需要剖開產品來看。而三維設計軟件的軸側剖視圖功能，剛好滿足了設計者的需求，使設計者可以更加方便快捷地了解產品的外形和內部結構。下面就以國內三維設計軟件中望3D為例，向大家展示如何使用三維CAD軟件方便快速地創建軸側剖視圖。

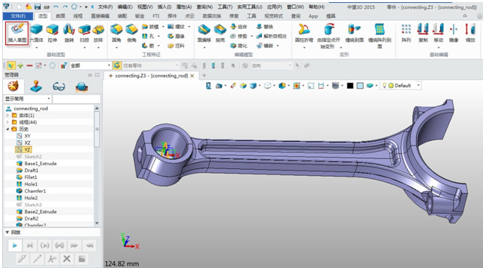

    第一步：首先用中望3D創建草圖，用來輔助創建2D剖面線，選擇草圖平面（即高亮面），然后按中鍵進入到草圖繪制界面。

圖/中望3D創建草圖

然后，使用直線功能繪制草圖線，繪制結束后退出草圖界面。

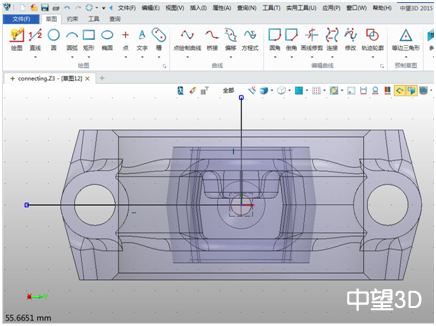

圖/繪制草圖線

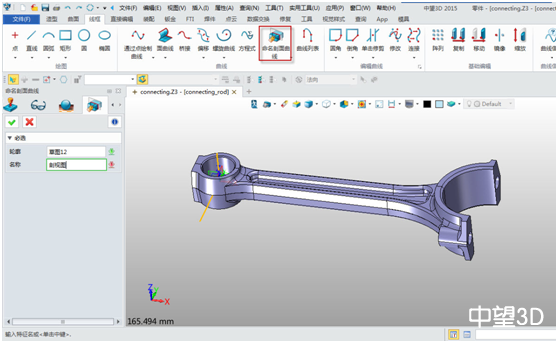

第二步：先點擊線框功能下的“命名剖面曲線”,選擇之前繪制好的草圖，然后輸入名稱任意名稱。

圖/命名剖面曲線

然后，我們可以看到生成了已經生成了剖面曲線。

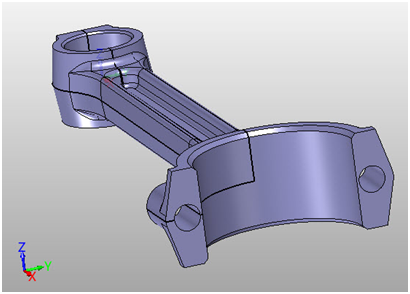

圖/剖面曲線生成

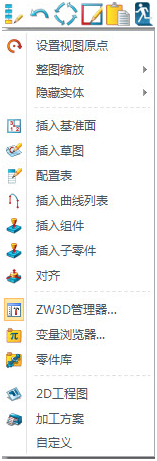

第三步：單擊右鍵，選擇“2D工程圖”。

圖/選擇“2D工程圖”

第四步：選擇A2圖紙，進入到工程圖模塊。選擇布局，選擇視角以及默認的視圖布局，并且我們把“顯示零件標注”勾選上，這樣就可以生成三個視角的視圖布局。

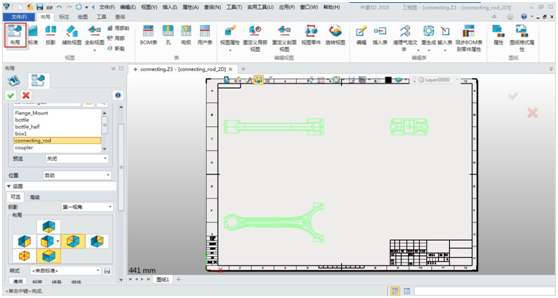

圖/選擇布局

圖/生成三個視角的視圖布局

第五步：選擇軸側剖視圖，并且選擇需要插入的零件，在3D名稱中，選擇我們之前創建的“剖面圖”，那么這樣的話，就可以生成軸側剖視圖。通過這個軸側剖視圖，我們可以更加清晰的看到產品的內部結構。

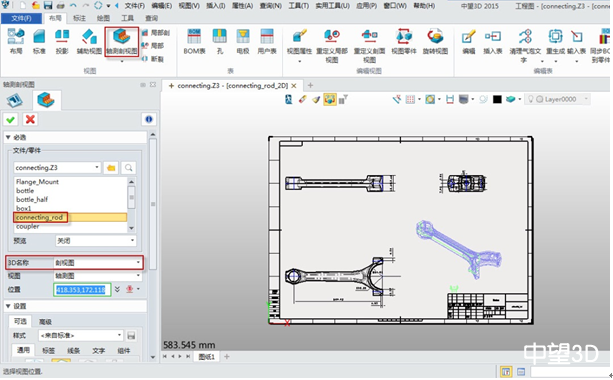

圖/選擇軸側剖視圖

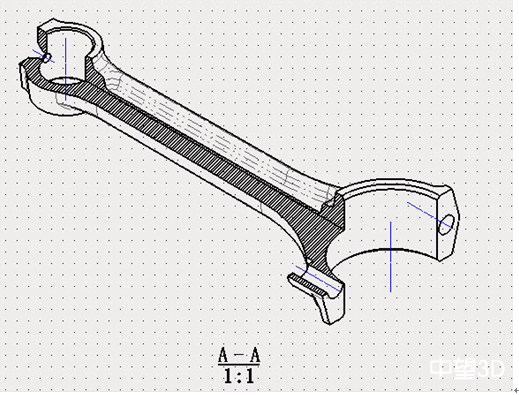

圖/生成軸側剖視圖
