圖6 分型面

3.基準面：該方法對所選的基準面或者基準點進行拔模（圖7），可通過右側下拉菜單隨時插入基準面或者基準點。

圖7 基準面

4.分型線：該方法對所選的分型線進行拔模，這里需要先草繪出分型線才可操作（圖8）。

圖8 分型線

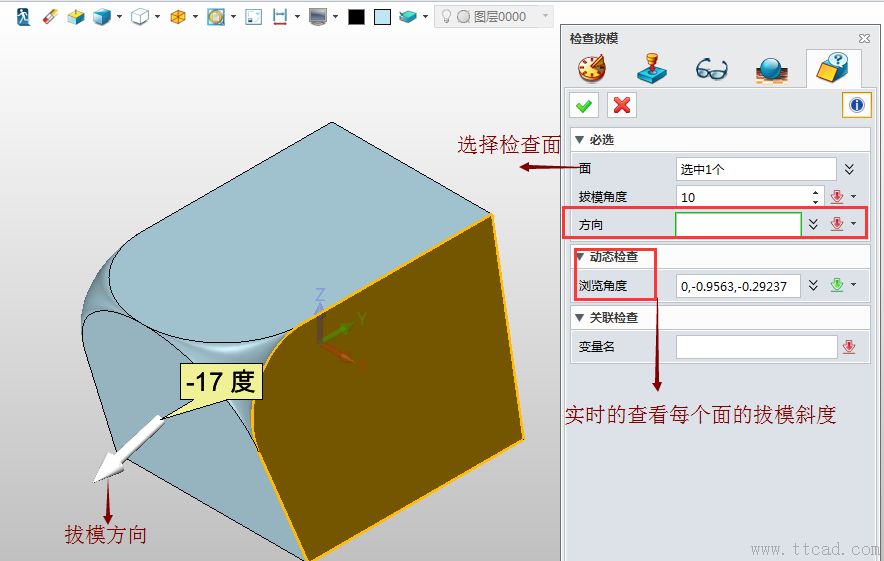

    一般完成拔模角度設計后，設計師都需要對設計的效果進行檢查，以便確認出模斜度，確保產品能順利出模。那么在中望3D中，怎樣查看實體的拔模角度呢？我們可以單擊工具欄中“造型”模塊的“檢查拔?！泵?，系統會彈出“檢查拔?！钡膶?duì)話框，如圖9所示，根據檢查需要進行相關設置即可。

圖9 檢查拔模設置界面

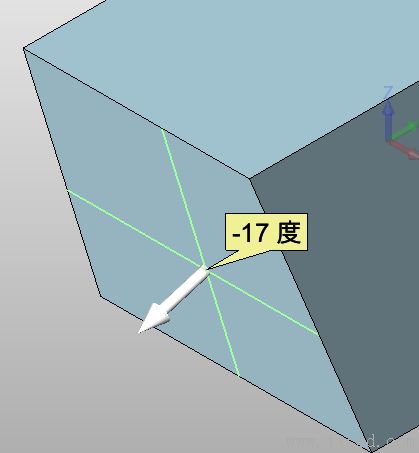

    在這里筆者也跟大家分享一個比較偷懶的辦法：不需要定義面和拔模角度，直接將鼠標光標放到“瀏覽角度”的選項，在繪圖區將鼠標移動到實體的面上，系統就會自動生成對應參考方向的拔模角度，如圖10所示，同樣也是方便快捷。

圖10 系統生成參考方向的拔模角度

    綜上所述，拔模角度的設計需要結合產品的材料、生產的實際需要，進行合理的設置操作，避免出現設計無效的情況。對此，中望3D能幫助設計師快速、合理地完成相關設置，確保產品的正常生產，是模具設計的必備利器。
