在CAD繪圖時，不同類型的圖形最后都需要按同一標準放于圖框中，那么企業如何制作符合自己需要的圖框呢？大家應該知道，一共有A0-A4五種標準的圖副，圖框里一般都包含標題欄、附加欄、代號欄、參數欄幾個重要信息欄。那么現在我以A3圖幅為例介紹一下專用圖幅繪制的過程。

    首先創建圖層并設置好顏色隨層、線性為實線、線寬0.7mm如圖所示。

    繪制一個A3大小的矩形當做圖紙外形，選擇第一點0,0選擇對角點420,297。

    在以圖紙邊界為參照繪制出圖框邊界線，在這里主要控制圖框兩對角點（25,5）和（415,292），以兩點為參照繪制矩形。

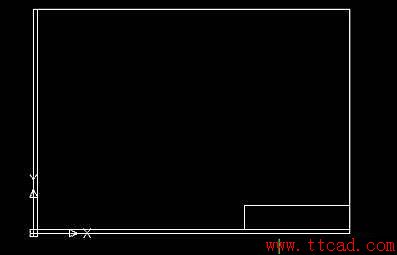

    然后繪制標題欄，同樣繪制矩形，捕捉到右下角點，指定另一角點，注意的是要在繪制標題欄時選擇細實線。

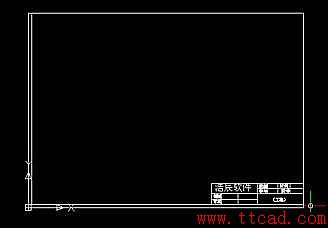

    接下來畫標題欄的內部結構，用偏移并輔助修剪命令即可。然后用書寫文字完成標題欄的填寫，并在繪制前使用文字樣式控制文字顯示情況。

    一樣的方法可以完成參數欄、附加欄、代號欄的修改和繪制，圖框繪制好以后，建立外部塊，使用快捷鍵w打開永久塊創建窗口，選擇基點和塊的名稱，選擇圖塊存放的位置，那么下次我們需要圖框時，就可以直接把塊插入到繪圖區域中來了。
