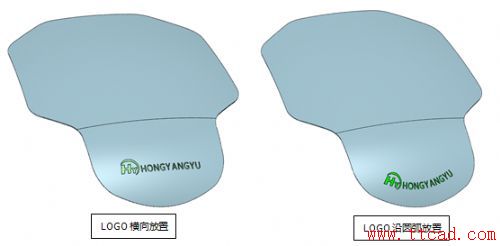

圖1 LOGO放置效果對比圖
如圖1中的對比效果看，左邊橫向放置的這種是比較簡單的，只需要把LOGO 直接放置在對應位置，調整好大小尺寸即可，而右邊的這種沿圓弧放置，則需要結合產品造型的弧度，合理設置好LOGO的各項屬性，才能確保其放置后的整體美觀、自然。我們來看看從產品設計到產品LOGO放置的具體操作步驟：
第一步：創建外殼形狀。
a.使用掃掠功能創建產品的主外形面，如圖2所示。

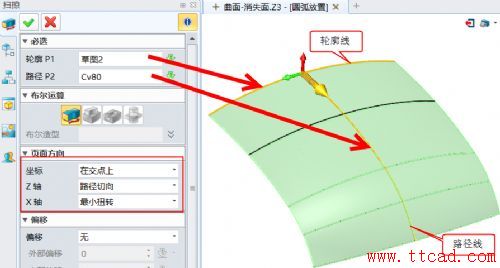

圖2 掃掠創建主外形面

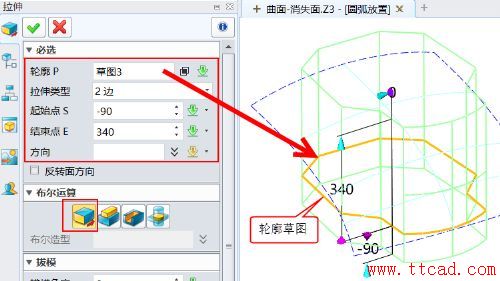

b.使用拉伸命令，創建周邊形狀邊界面（圖3），拉伸后對所有銳邊倒R60圓角（圖4）。
圖3拉伸面

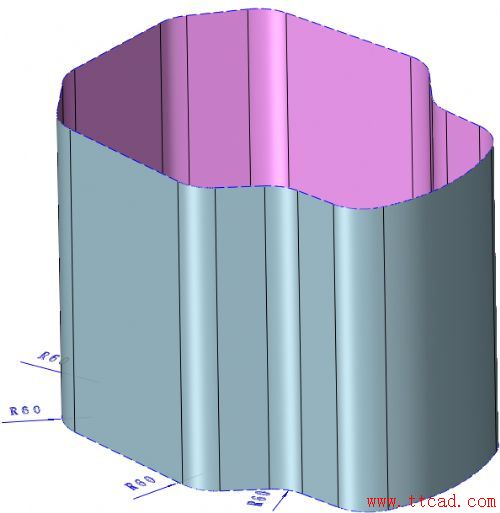

圖4倒R60圓角效果
c.使用拉伸面剪切主外形面（圖5），然后使用抽殼功能創建2mm厚度的產品外殼（圖6）。

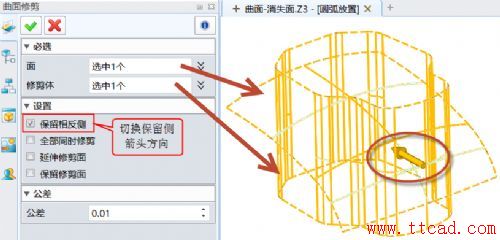

圖5 剪切主外形面

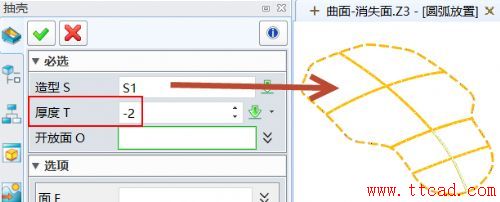

圖6 抽殼2mm
到這里，產品外觀的設計就完成了，如圖7所示。

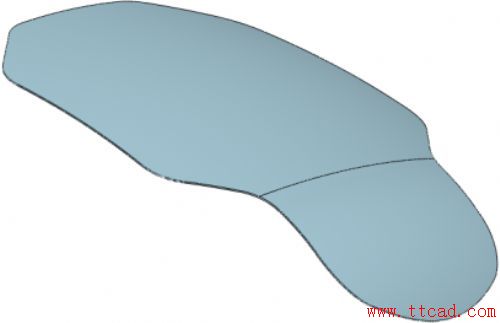

圖7 完成產品外觀設計
第二步：在產品表面創建LOGO。
a.首先圓弧草圖，如圖8所示，尺寸可根據實際需要進行調整。
圖8 圓弧草圖
