在AutoCAD2018中文版中創建填充的最常用方法是選擇一個封閉的圖形或在一個封閉的圖形區域中拾取一個點，實際上CAD還可以在沒有邊界的情況下直接創建填充，也許這種方式的應用場景并不多，還是簡單給大家講一下，讓大家了解一下CAD命令另外一種的操作方式 。
    創建填充時我們通常都是輸入H或BH快捷鍵，或者在工具欄、面板中點填充圖標，打開填充對話框和面板進行操作，在對話框或面板中只提供了兩種方式：拾取點和選擇對象。 在CAD中一些有對話框的命令還可以通過在命令行設置參數并執行，例如填充、打印等等，這主要是方便一些二次開發程序調用命令和設置選項。用命令行方式執行命令時，有時也會有一些不一樣的選項，填充就是這樣。
    要讓命令執行時不彈出對話框，通常的做法是在命令名前加上一個“-”號，例如填充的話，我們可以輸入“-hatch”或“-h”，然后可以根據命令行提示來設置參數，填充命令行提示如下： 指定內部點或[特性(P)/選擇對象(S)/繪圖邊界(W)/刪除邊界(B)/高級(A)/繪圖次序(DR)/原點(O)/注釋性(AN)/圖案填充顏色(CO)/圖層(LA)/透明度(T)]: 默認方式是“指定內部點”，也可以選擇對象，利用“繪圖邊界(W)”，也就是輸入W選項后就可以指定邊界點來定義填充邊界。如果在填充后，系統將提示是否保留邊界，若不保留，將創建無邊界的圖案填充。 通過指定點來定義填充邊界，可以只填充圖形中較大區域的一小部分作為示意，或者本身圖形就沒有邊界。下面簡單看一下操作步驟：
1、假設我們有一條如下圖所示的邊界線，如下圖所示。

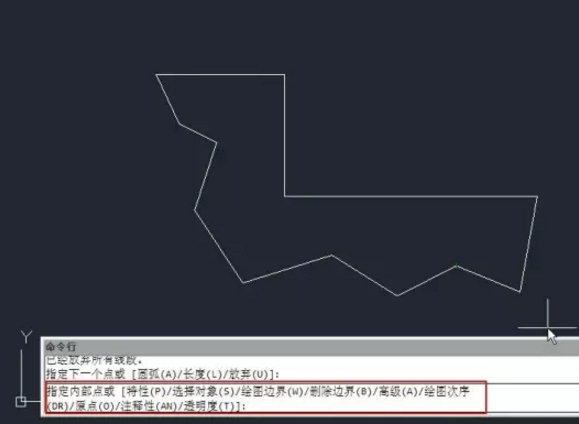

2、在命令行輸入-h，回車，調用填充命令的命令行模式，輸入W，回車，在提示是否保留邊界時直接回車，用默認選項不保留邊界，然后就可以在圖中繪制填充的邊界線，如下圖所示。

　　我們可以看到繪制邊界線時的參數跟多段線一樣，不僅可以繪制直線段，還可以通過參數A切換成繪制圓弧段。 3、最后輸入C，回車，讓邊界線閉合，命令行會提示讓我們選擇邊界線起點，也就是我們還可以繼續定義其他邊界。 4、回車，接受已繪制的邊界，軟件會繼續彈出一開始顯示的各項參數，我們可以設置填充的特性、原點等各項參數，如下圖所示。

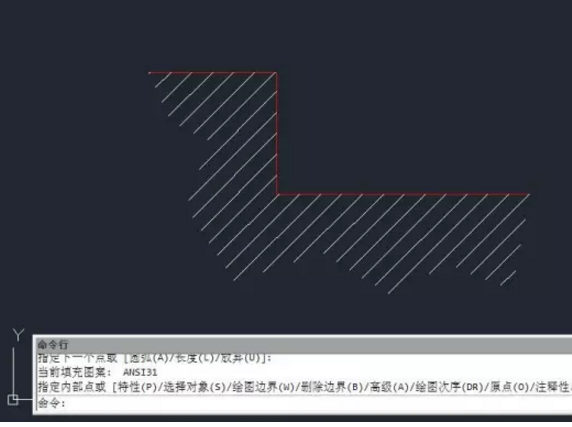

    采用命令行方式比較麻煩的地方就是設置填充的特性，比如說設置填充圖案的名稱。先輸入P(特性)參數，回車，然后軟件會讓你輸入填充圖案的名稱(如果你經常用的話，也許這不是問題，可能比從列表中去找更方便)，然后就是依次輸入比例、角度等。利用命令行設置特性不如對話框更直觀方便，所以我們可以創建后再雙擊填充在對話框、面板或特性面板(CTRL+1)中去調整這些參數。 5、回車，接受邊界和填充的現有設置，完成填充的創建，如下圖所示。

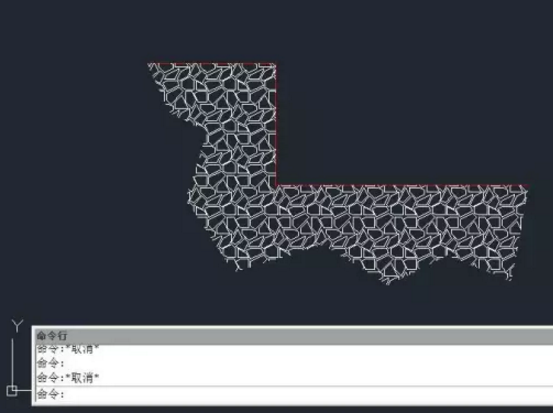

6、如果填充圖案和比例等不滿足要求，可以雙擊此填充，在對話框或特性面板中修改圖案和比例。



　　在AutoCAD2018中文版高版本，填充的邊界點是可以調整的，因此如果對繪制的邊界不滿意，可以直接拖動填充的邊界點進行調整，并可以添加和參數頂點、進行直線段和圓弧段的轉換，如下圖所示。
