之前我們?cè)赾ad畫圓或者弧時，經常會發現圓或者弧度會顯示成多邊形，只是隨著圓和弧在視圖中的大小不同，顯示的段數不同罷了。如果在視圖中特別小的圓和弧突然被放大很多倍，就會明顯顯示成的多邊形，然而我們單擊【視圖】――【重生成】就能變圓滑。

那如何讓CAD畫的圓或者弧始終保持圓滑呢？

    最近偶爾查看CAD系統變量的幫助， 突然發現CAD不僅可以通過修改VIEWRES增加圓和弧的分段數，還可以通過變量設置讓圓和弧始終保持圓滑，而不顯示為多邊形，這個變量就是WHIPARC。
   WHIPARC默認值為0，此時圓和弧采用多邊形顯示。如果將值設置為1，圓和弧就將直接按圓和弧來顯示。

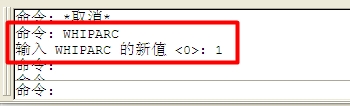

    設置方法：在命令行輸入WHIPARC，回車，輸入1，回車。

    我在將WHIPARC設置為1后，嘗試畫了上百個圓后進行縮放，感覺對操作速度的影響并太大。但我相信，如果這種狀態對性能沒有影響或影響很小，AutoCAD應該會將默認值設置為1，而不是0，因?yàn)檫@種狀態下不僅圖形看上去更好看了，而且用戶不必經常在縮放視圖后輸入RE重生成讓圓的顯示變回圓。因此，如果你的圖不大，圓和弧不多，又非常要求完美的話，倒是可以嘗試修改一下設置，否則，不建議修改默認設置。
