在建筑、家具設計中經常會用到反向圓角，例如下圖所示的門和吊頂造型。

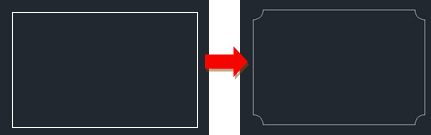

在AutoCAD或浩辰CAD舊版中，要繪制這樣的圓角，通常采用的方法會是畫圓，然后修剪。下面通過對矩形的四個角倒反向圓角來對比一下浩辰CAD 新舊版本的操作。
舊版操作步驟：
1、 畫好矩形后，執行畫圓（CIRCLE）命令，因?yàn)橐淮萎嬎膫€(gè)半徑相同的圓，輸入M（多次）選項，回車。捕捉矩形的某一個角點，輸入半徑，回車，然后依次捕捉矩形的另外三個角點畫另外三個圓，回車結束畫圓的命令。
如果不用M（多次）畫圓，也可以先畫一個圓，然后再復制另外三個圓。不過這樣需要多用一個命令，操作步驟會更多。
2、執行修剪（TRIM）命令，回車將所有圖形作為修剪邊界，然后鼠標依次點擊要修剪的線段，如下圖所示。
新版操作步驟：
1、畫好矩形后，直接執行圓角（Fillet）命令，輸入I(反向)設置圓角方向，再輸入I將圓角方向設置為反向，輸入R參數，回車，輸入半徑，輸入M（多個），回車，然后依次單擊矩形的各條邊，即可完成。
在浩辰CAD 2016中只需使用一個命令，而且鼠標點擊圖形的次數比舊版操作減少了一半，比舊版更方便更快。如果編輯的圖形是連續多段線，倒圓角后仍是連續的多段線，后續要進行面積統計或三維建模的話也會比較方便。
如果要連續繪制多個不同半徑的反向圓角，例如第一張例圖中門的造型，在將圓角切換為反向后，無需重復設置，再次進行圓角時只需設置半徑就可以繼續操作。再次執行圓角命令時，會提示圓弧方向?yàn)榉聪?，如下圖所示。
這樣的設置方式不僅方便連續繪制不同半徑的反向圓角，也可以方便對圓角進行修改。如果創建反向圓角的時候忘了設置半徑或設置了錯誤的半徑，可以重新設置半徑對已創建的圓角進行修改。如果在多段線上錯誤的位置創建了反向圓角，可以將圓角半徑設置0，再次執行圓角的命令，就可以將之前創建的圓角清除。
有人可能會說，如果直接提供一個反向圓角的命令，不用切換正向和反向圓角的話，操作會更簡單。雖然我也這么認為，但覺得像浩辰CAD 2016這種方式也不錯，不用再多記一個命令了。
圓角默認的方向?yàn)檎颍绻悴划嫹聪驁A角，可以當沒有這個選項。如果你經常畫的話，設置一下方向只需要兩秒鐘，也并不會太麻煩。
浩辰CAD的開發思路是想讓大家用更少的命令完成更多的繪圖操作，浩辰CAD2015就開始在一些常用命令上增加了很多選項，比如直線和多段線增加了角度選項，矩形增加了傾斜選項，圓增加了同心圓選項，復制增加了等距、等分、沿線選項，旋轉增加了多重復制參數，浩辰CAD 2016的圓角、增強查詢也延續了這種思路，在不增加命令的基礎上，可以滿足更多的需求。
