并運算。
將原零件作為基礎特征。在創建衍生零件的對話框中，使“實體”參數有效。
差運算。
將原零件作為切割工具。在創建衍生零件對話框中，使“實體作為工作曲面”有效，原零件將成為曲面。這種切割仍保持兩個零件的關聯性能。
關于定位特征的規則
只有可見的、未退化的草圖圖元、可見的定位特征、可見的曲面，才可以被選擇并加入進衍生的新零件。這是規則，可以理解和容易遵守的規則。
關于“比例系數”參數
在筆者的設計經驗中，還確實沒有碰到過改變某零件的整體比例，就能夠成為新零件的需求。
但是，對于鑄造模型創建中需要解決“縮尺”的設計要求下，這個功能會很好地完成“改變比例”設計。
關于“斷開連接”選項
如果“斷開”，這個零件就成為某些部分（衍生的結果造成的部分）不可控制了。實際上，這是為刪除這個衍生準配條件。先斷開，之后就可以刪除了；為什么要刪除？應當是為“替換衍生源文件”做準備。
關于相互的位置關系
這是零件衍生唯一的一個不順利的地方。原零件在衍生進入時，是以“自己的基準坐標系與當前的基準坐標系相重合”這樣的規則確定位置的。因此，如果想控制衍生零件與當前零件的位置關系，有兩種對策：
或者各自對自己的“原始坐標系”坐標系控制好位置關系；
或者在引入衍生之后再開始創新零件結構。
關于參數傳遞的規則

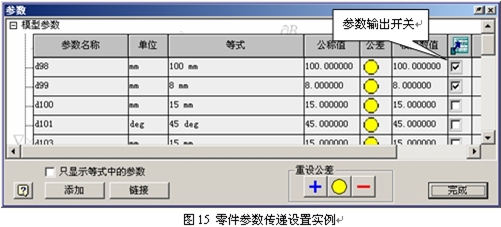

原零部件的設計參數，可以利用衍生傳遞到新零部件中繼續使用。方法是在原零部件的參數中，將某參數右邊的復選框選定，如圖15。
5．衍生功能的總結
衍生功能很有趣，它是工程師常掛在嘴邊上的設計用語―“在xxx基礎上如何如何…”這個設計思維的清晰的表達方法。Inventor關于零件環境中衍生機制的幾個規則是：
之后在以這個零部件作為衍生的原始條件時，就可以控制是否“輸出參數”了。凡是“輸出參數”，都將自動添加到這個零件的“自定義屬性”欄目中。這是個很重要的性能，在后邊的工程圖處理中相當有用！
草圖的衍生
對于二維草圖，可見的草圖都能衍生進來，而不管是否被特征引用過；但是，三維草圖不會被衍生帶進來。
非幾何參數的傳遞
一個零件的設計數據，是幾何參數和非幾何參數組成。而衍生實際上僅是在大部分幾何構成上作數據處理，并不會涉及到非幾何數據。在衍生的參數設計中，目前還沒有提供關于原始模型的非幾何設計參數，是否在衍生中被繼承下來的設置開關，這幾乎是唯一的缺憾。
