本文以煙灰缸這個常見的小物品為實例，通過這個例子跟大家一起梳理下煙灰缸的設計思路，同時也加強一下對中望3D的拉伸、拔模、倒圓角、陣列等基礎功能的綜合運用能力。
圖1就是本次實例中我們需要完成的煙灰缸效果圖。
圖1煙灰缸模型和設計樹
下面我們來介紹下煙灰缸的設計思路：
第一步：繪制草圖。

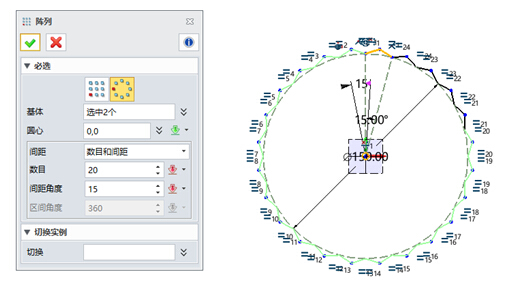

根據煙灰缸的造型情況，運用“陣列”功能，繪制出煙灰缸外部輪廓，如圖2所示。
圖2煙灰缸外部輪廓草圖
第二步：拉伸基體。

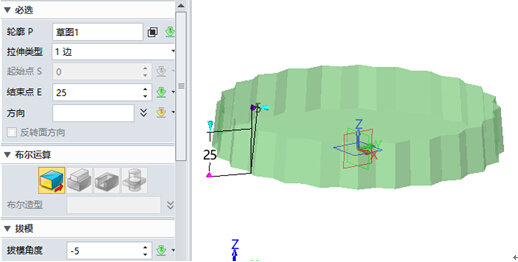

如圖3所示，對基體進行拉伸，拉伸高度可根據設計師的想法來設定，本例子中，筆者設定拉伸高度為25，拔模角度為-5。
圖3煙灰缸基體拉伸

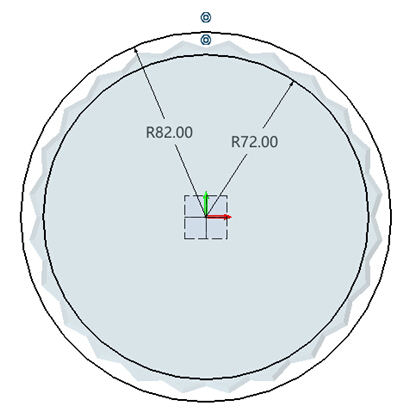

第三步：繪制煙灰缸頂部草圖。 如圖4所示，選擇煙灰缸基體頂部面作為平面，然后繪制草圖。
圖4以煙灰缸基體頂面為平面繪制草圖
第四步：煙灰缸基體拉伸切除。

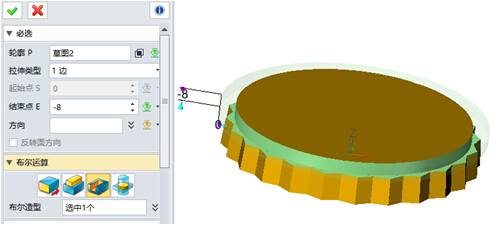

通過布爾運算“減運算”對煙灰缸基體進行拉伸切除，如圖5所示。
圖5拉伸切除煙灰缸基體
第五步：繪制煙灰缸腔體。

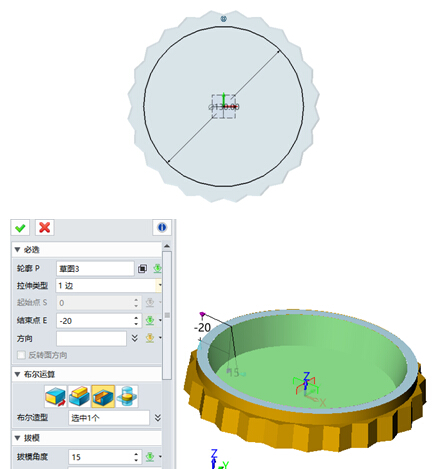

如圖6所示，進行草圖繪制，然后通過拉伸、拔模、切除功能處理好煙灰缸腔體，拉伸草圖選擇布爾“減運算”，拔模角度輸入15度。
圖6繪制煙灰缸腔體
第六步：對各個部位進行倒圓角。 倒圓角的各個操作可參考圖7。

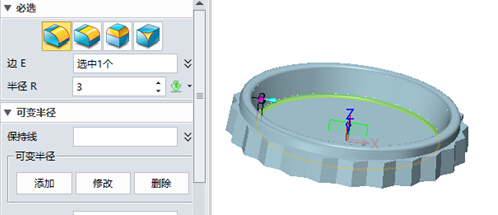

圖7-1 頂部輪廓倒角

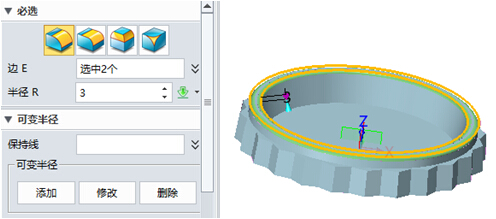

圖7-2 底部?jī)?nèi)測輪廓倒角

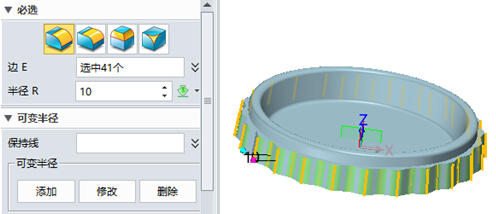

圖7-3 外部輪廓倒角一圖

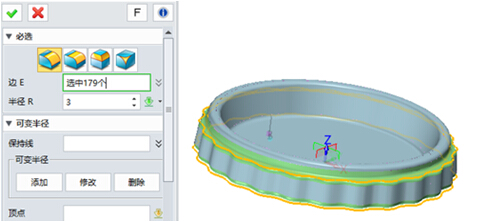

圖7-4 外部輪廓倒角二
第七步：閣煙槽設計。
選擇zx平面繪制草圖，拉伸切除形成擱煙槽，如圖8所示。
