圖1 閥體的部分
下面，我們將在圖1的基礎上繼續(xù)完善閥體的設計操作。
第一步：繪制草圖

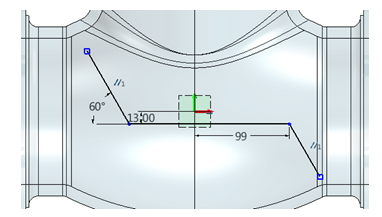

在XZ工作平面上繪制草圖，并進行約束，如圖2所示。
圖2 繪制草圖

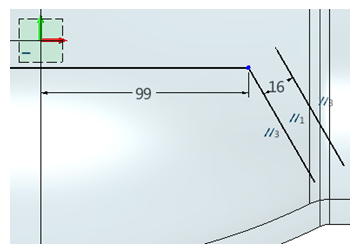

偏移16mm，進行約束，如圖3所示。
圖3 偏移并約束

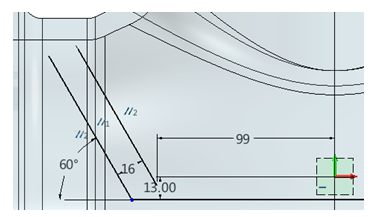

繼續(xù)偏移16mm，進行約束，如圖4所示。
圖4 偏移并約束

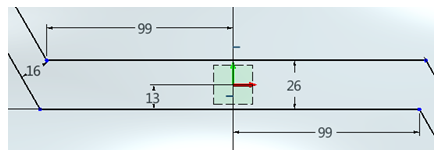

偏移26mm尺寸，進行約束，如圖5所示。
圖5 偏移并約束
第二步：參考

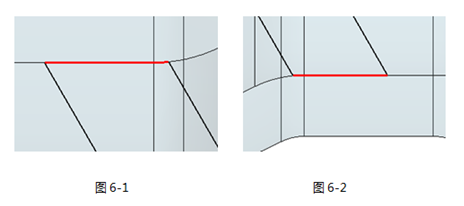

參照圖6，使用參考提取曲線，進行約束，退出草圖。
圖6 參考
第三步：提取曲面

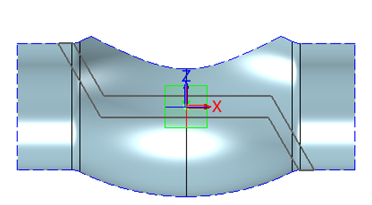

使用“曲面”頁面下的“偏移”命令，偏移距離為0，提取圖7示曲面。
圖7 提取曲面
第四步：縫合
隱藏實體，使用“修復”頁面下的“縫合”命令把抽取的面縫合為一張面，如圖8所示。
圖8 縫合
第五步：拉伸

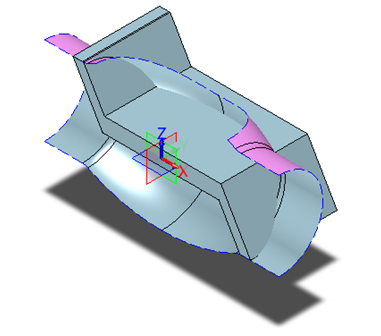

使用“造型”頁面下的“拉伸”命令，對前面創(chuàng)建的草圖進行拉伸，要穿過曲面，如圖9所示。
圖9 拉伸
第六步：修剪

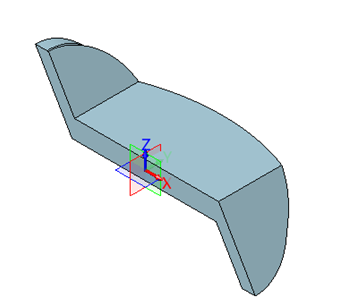

使用“造型”頁面下的“修剪”命令，通過縫合曲面對拉伸實體進行修剪，獲得下圖10造型。
圖10 修剪
第七步：布爾運算

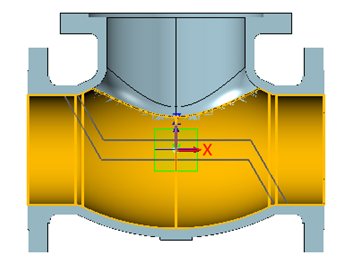

顯示實體后，使用“造型”頁面下的“組合”命令，進行布爾加運算，如圖11所示。
圖11 布爾運算
第八步：倒圓角

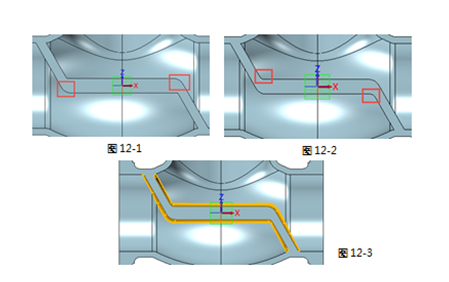

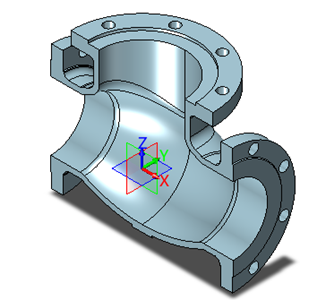

對圖12所示位置分別進行倒20mm、10mm、5mm的圓角。
圖12 倒圓角
第九步：繪制草圖

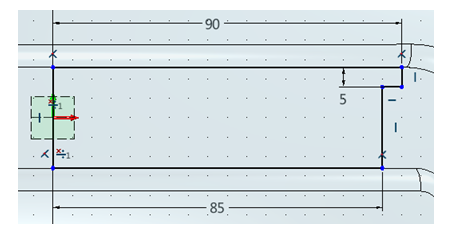

在XZ工作平面上繪制草圖（圖13）。
圖13 繪制草圖
第十步：旋轉
