經過了前面兩篇文章的介紹，大家對如何使用三維CAD軟件中望3D進行花瓣吊燈主體的設計都已經清晰明了了，那么在本篇中，我們將對剩余部分的三維CAD設計進行介紹。下面，我們來看看吊燈的點綴之處――花瓣燈罩的建模設計。

第一步：創建工作平面

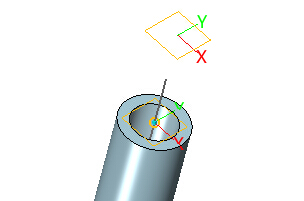

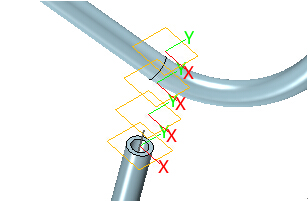

    隱藏支撐桿建模使用的“平面1”和“草圖4”，使用“造型模塊”下的“工作平面”命令，拾取延長10mm位置的端點，創建“平面2”，如圖1所示。

圖1 平面2

以平面2偏移“10mm”，創建“平面3”（圖2）。

圖2 平面3

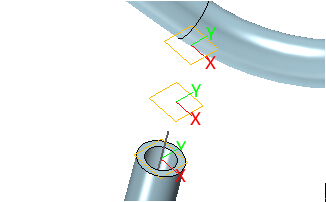

以平面2偏移“20mm”，創建“平面4”（圖3）。

圖3 平面4

以平面2偏移“30mm”，創建“平面5”（圖4）。

圖4 平面5

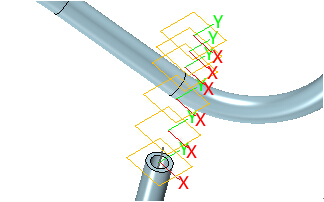

以平面2偏移“35mm”，創建“平面6”（圖5）。

圖5 平面6

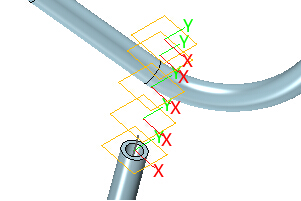

以平面2偏移“40mm”，創建“平面7”（圖6）。

圖6 平面7

第二步：創建草圖

以“平面7”為基準，創建如圖7所示的草圖，做到全約束，參數化可調，直徑為“40mm”，復制草圖。

圖7 草圖

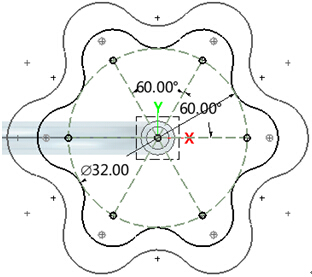

以“平面6”為基準，黏貼草圖，做到全約束。然后再以“平面5”為基準，黏貼草圖，做到全約束，直徑修改為“32mm”，如圖8所示。

圖8 直徑32mm的草圖

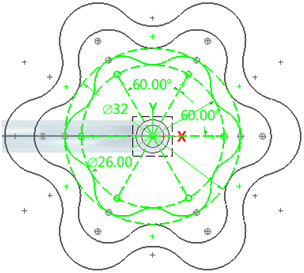

以“平面4”為基準，黏貼草圖，修改為通過兩個圓來控制草圖形狀，做到全約束，直徑修改為“32mm”和“26mm”（圖9）。

圖9 通過圓控制草圖形狀

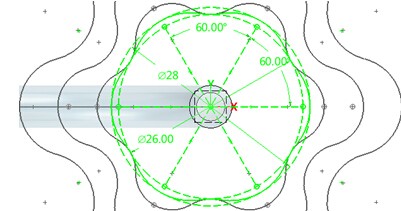

以“平面3”為基準，復制上一步草圖，做到全約束，直徑修改為“28mm”和“26mm”（圖10）。

圖10 直徑為28mm和26mm的草圖

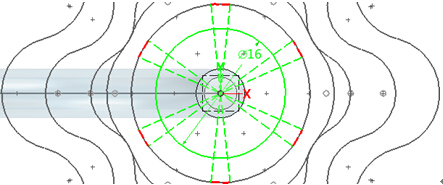

以“平面2”為基準，繪制如圖11的草圖，一個整園分割成12段，做到全約束，直徑為“16mm”，復制草圖。

圖11 直徑為16mm的草圖

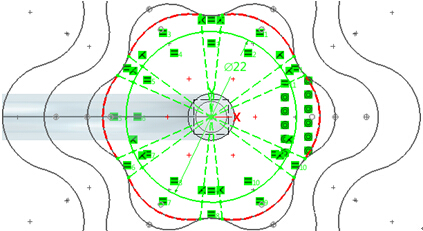

顯示“平面1”，以它為基準，黏貼草圖，直徑修改為“22mm”（圖12）。

圖12 直徑為22mm的草圖

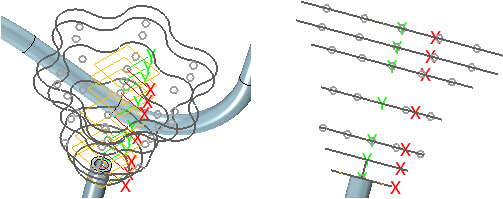

花瓣草圖創建完畢后如圖13所示，隱藏所以使用過的工作平面。
