圖13 隱藏工作平面

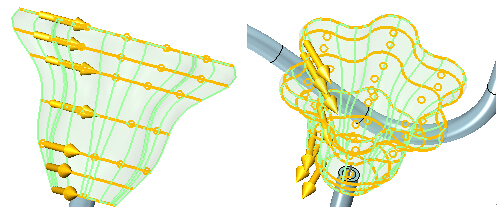

第三步：放樣 使用“造型模塊”下的“放樣”命令，使用上面7個草圖進行放樣，單獨成花瓣造型（圖14），不和支撐桿進行布爾加運算。放樣后效果如圖15所示。
圖14 花瓣造型
圖15 放樣效果
第四步：抽殼

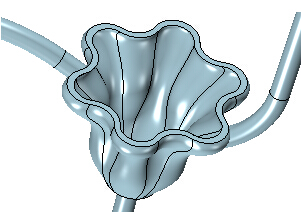

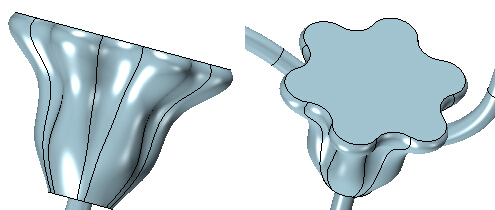

使用“造型模塊”下的“抽殼”命令，抽殼厚度為“-1.5mm”，頂部為開方面，如圖16所示。
圖16 抽殼
第五步：倒圓

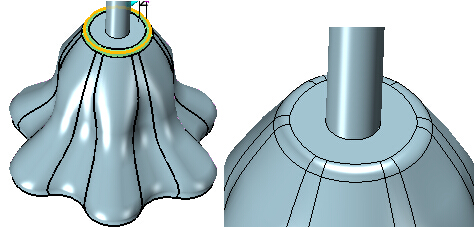

對花瓣底部進行倒圓角“2mm”。
圖17 花瓣底部倒圓

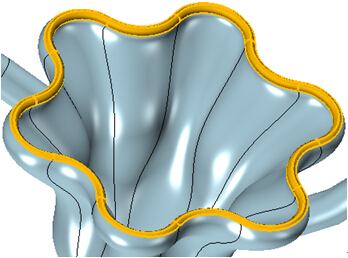

對花瓣邊緣兩邊進行倒圓角“0.75mm”，由于壁厚為“1.5mm”，所以等于對花瓣開口處進行了倒全圓的操作，效果如圖18所示。
圖18 花瓣邊緣倒圓
第六步：底部打孔

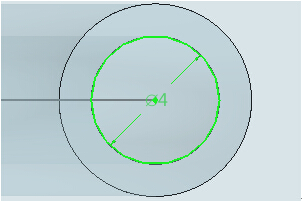

隱藏支撐桿，顯示工作“平面2”，和基于它做的那個草圖，繪制直徑為“4mm”的圓（圖19）。
圖19 直徑為4mm的圓

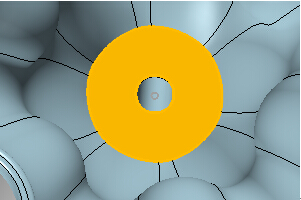

使用“造型模塊”下的“拉伸”命令進行拉伸，做“減運算”打孔，完成后顯示支撐桿，如圖20。
圖20 打孔效果
完成了上面的花瓣造型設計，接下來就是根據(jù)吊燈的造型需要，進行陣列造型的操作了，具體步驟我們一起來看看：
第一步：陣列花瓣
使用“造型模塊”下的“陣列”命令進行“圓形陣列”，數(shù)量為“10”，角度為“36”（圖21），完成后如圖22所示。
圖21 圓形陣列界面
圖22 花瓣陣列效果圖
第二步：陣列花瓣和支撐桿
再次使用陣列命令，拾取一根支撐桿和一朵花瓣，如下圖23設置尺寸，圖24為效果圖。
圖23 圓形陣列界面
圖24 效果圖
完成了陣列操作，我們可以看到，整個花瓣吊燈的造型設計基本上已經(jīng)完成了，最后的步驟就是完善產(chǎn)品的美觀度，下面我們來添加各個部件的顏色。
首先是花瓣顏色，選擇所有花瓣造型，賦予其“紅色”，透明度為“60”（圖25）。
圖25 花瓣上色
然后再針對燈座和支撐桿造型進行上色，我們給燈座賦予“黑色”，支撐桿造型賦予視覺樣式“鉻”。這樣，整個花瓣吊燈的設計就完成了，圖26為最終效果圖。
