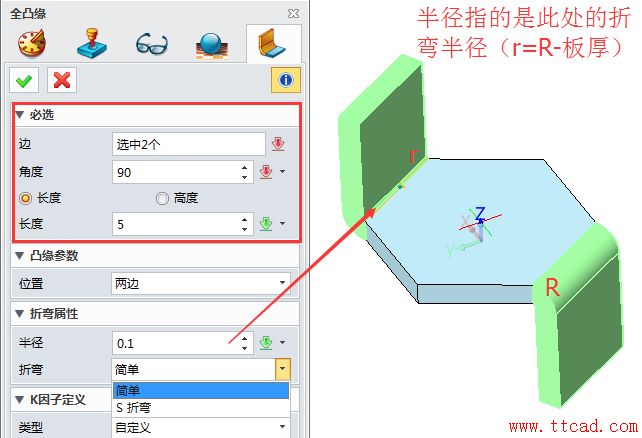

圖5 中望3D全凸緣-簡單折彎

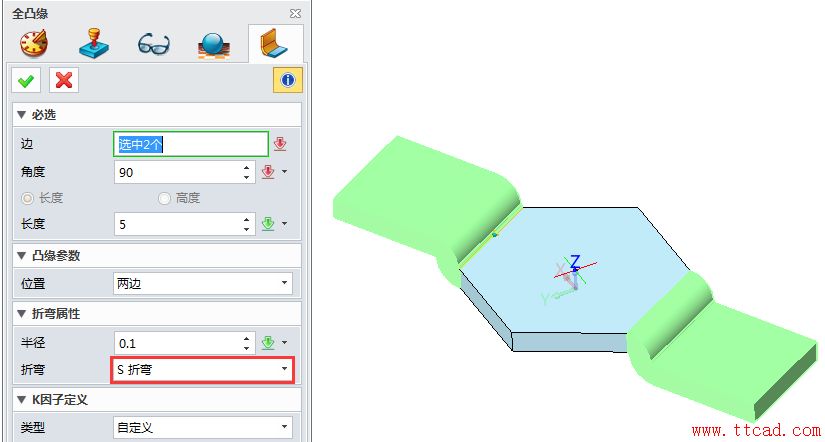

圖6 中望3D全凸緣-S折彎
關于必選項中的“邊”設置可以是直線、圓弧或圓環（如圖7所示），其他幾個參數定義這里就不再贅述，主要都是定義凸緣的外形參數。

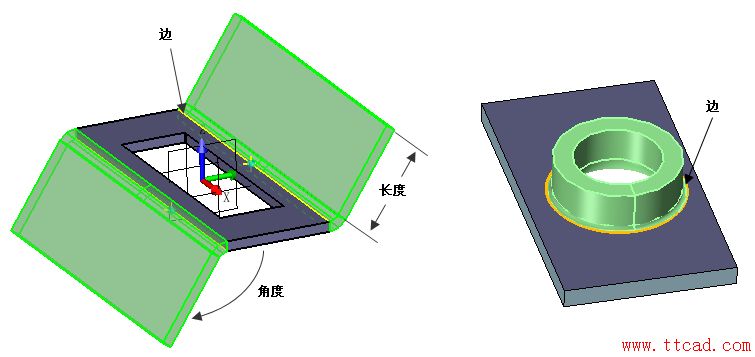

圖7 邊設置定義
全凸緣操作界面中還有一個重要的參數（K因子）要和大家詳細說明一下:
K因子定義：K系數是根據某一特定材料的拉伸和壓縮特性計算出來的比率，也就是鈑金厚度內的中性軸位置（K因子和板厚的乘積就是中性軸的位置），例如K因子設置為0.5，則表示中軸位置在鈑金厚度的中間位置，系統默認為0.41，如圖8所示。

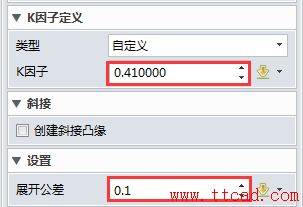

圖8 K因子設置界面
現在好多工程師在設計鈑金件時都不再考慮這個參數了，主要是因為K因子參數的設定需要結合材料特性，材料力學，工程力學等，所以很多工程師不知道如何下手，要么直接使用系統默認值，要么就干脆直接不設置，因為這個對工程師的專業知識以及實踐經驗有一定的要求。但是中望3D的用戶就完全沒有上述的煩惱，而且還可以很輕松的設置K因子，這主要歸功于中望3D的智能化設計。
通過中望3D大家可以從以下幾個方面，獲得合適的K因子（如圖9所示）。
1. 材料表
2. 折彎表
3. 折彎余量表
4. 折彎余量公式表

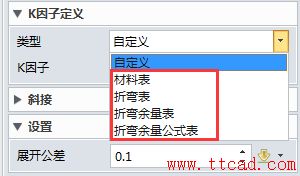

圖9 K因子選擇界面中望3D將設置K因子涉及的參數標準全部以EXL表格的形式羅列出來（圖10-圖12），設計師只要根據自己的材料參數進行選擇就可以了。

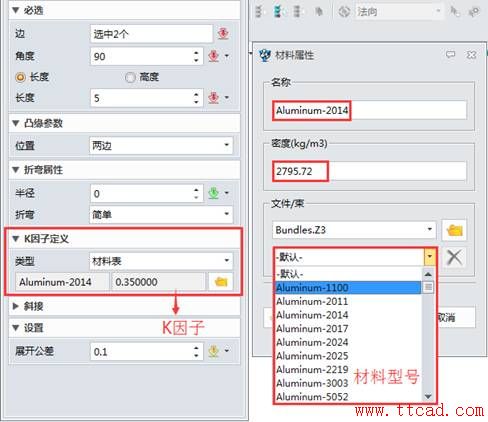

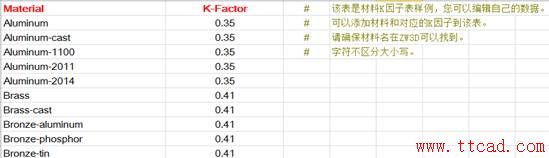

圖10 根據鈑金材料參數設置K因子

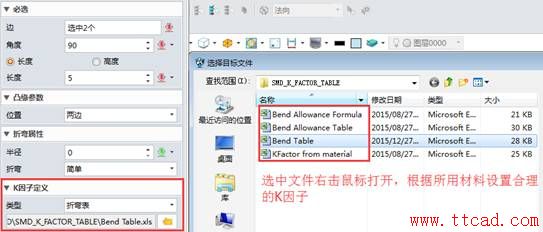

圖11 根據折彎表推薦值設置K因子

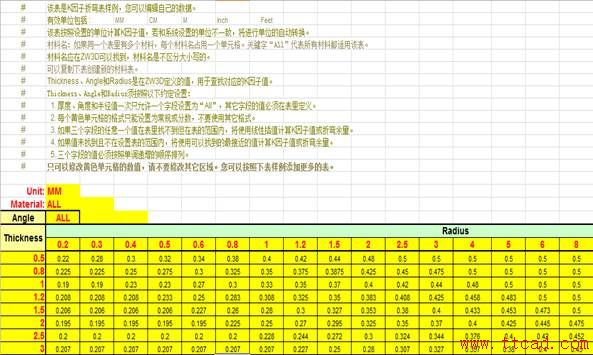

圖12 根據折彎的厚度、角度和半徑值設置K因子
原本比較復雜的K因子設置，在中望3D軟件中就變得非常簡單明了。上述的這些數據表格，都是前輩們實際加工經驗的精華，對設計師來說非常寶貴，當然，設計師們在往后也可以根據需要對數據進行完善和整理。
