使用螺牙草圖創建瓶口螺紋。
匝數：4
距離：-5
半徑：10mm

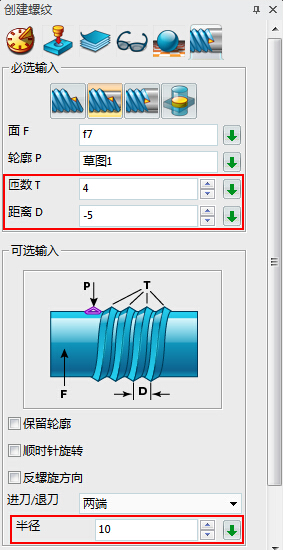

圖6 創建螺紋的設置界面

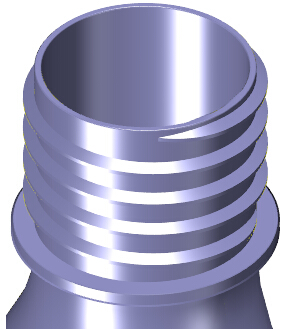

圖7 螺紋創建效果
第六步：肩部草圖
以工作平面“XZ”為基準面創建肩部草圖，具體尺寸如下圖。

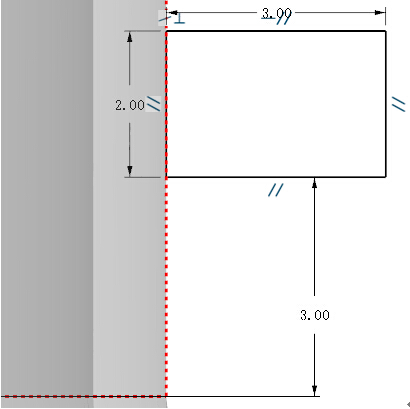

圖8 創建肩部草圖
第七步：肩部旋轉
使用肩部草圖創建肩。

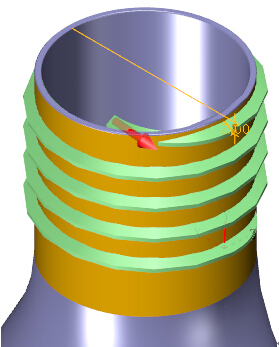

圖9 肩的創建效果
第八步：肩部倒圓
倒角0.2mm

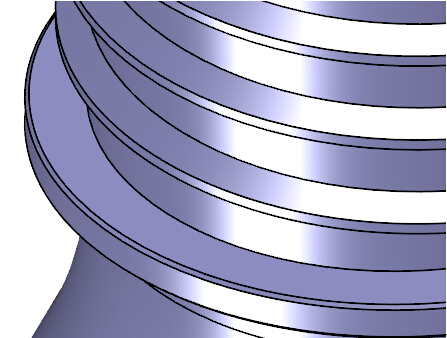

圖10 肩部倒圓效果
第九步：材質貼圖
使用“?”命令，選擇文件夾下的JEPG圖片“display1”。
圖11 根據display1貼圖后的效果
第十步：背景貼圖
啟用“背景圖片”，選擇文件夾內的“Ground.bmp”，“顯示方式”選擇為“延伸”。

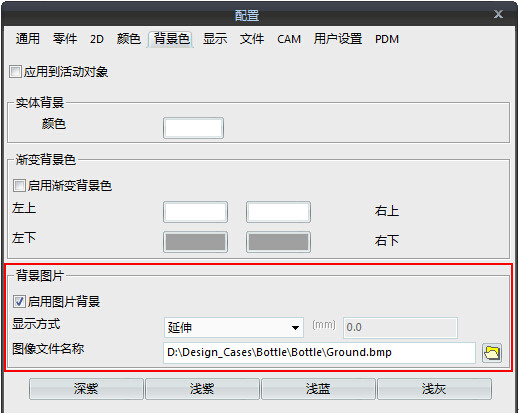

圖12 背景圖片設置界面
經過上述的各項步驟，即可獲得我們教程開始時所展示的瓶子效果了。

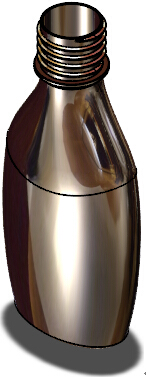

圖13 完成瓶子設計
