常用CAD軟件的朋友可能會發現，設計一個正四邊形的幾何中心，有時候可能需要在不改變其幾何中心的情況下，來調整它的邊長實現效果。那么，我們就可以中望CAD草繪模塊所提供的幾何約束和尺寸約束功能。先解釋一下何為幾何約束吧，幾何約束能控制圖形與圖形之間的相對位置，能夠減少不必要的尺寸標注，能通過一個圖形來驅動和約束其他圖形，大大節約了繪圖的工作量。所以可以使用這個功能來實現效果-----通過一個尺寸，改變正四邊形大小，同時保持幾何中心不變。下面是解決問題的具體步驟：

1、啟動中望CAD，新建“草圖”

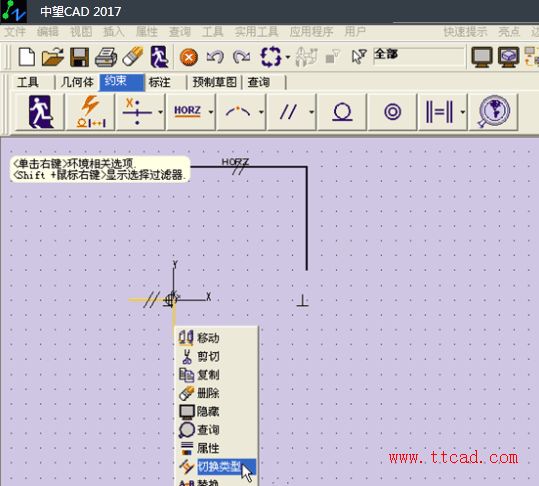

2、進入“零件”的編輯模式，單擊鼠標右鍵，選擇“插入草圖”，插入平面為XY平面，就進入到草圖編輯模式。在第一象限畫一條水平直線，使其與坐標原點建立“點垂直約束”‚在另一端任意指定，繪制圖形  ƒ沿著坐標原點，畫兩條直線，選擇“切換類型”，將其轉換類型，作為鏡像線。最終效果如下圖1所示：

圖1

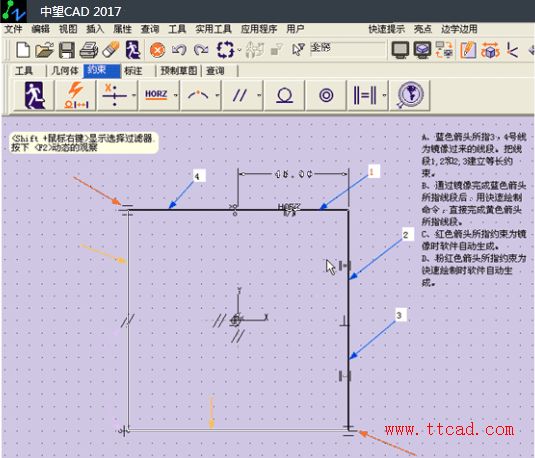

 3、用“等長約束”將上一步所繪制的水平線段和垂直線段關聯，‚通過“鏡像”命令將正四邊形畫出來（在執行鏡像命令后，系統會自動添加“對稱約束”，這一步很關鍵），ƒ添加“等長約束”和“尺寸約束”，最終效果如圖2：

圖2

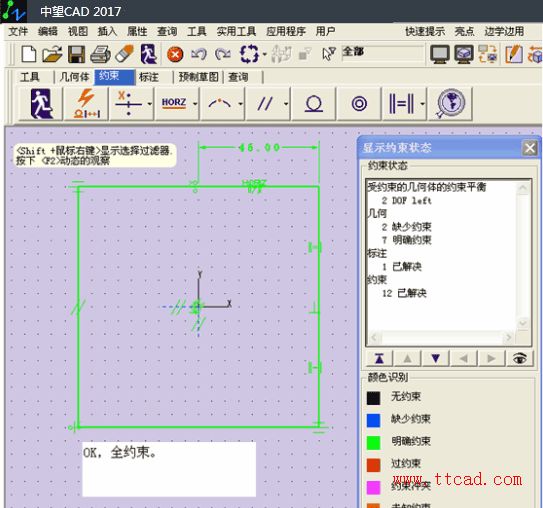

   4、檢查約束。成功如圖3

圖3

5、接下來，通過雙擊尺寸，修改數值，就可以很方便的調整正四邊形的大小。
