圖10 完成瓶底倒圓
第八步：球體切除
以“平面1”原點為插入點，球體直徑為“60mm”，通過布爾減運算獲得我們想要的形狀。
圖11 球形操作界面
圖12 完成球體切除
第九步：建立圓柱體瓶口
通過圓柱體模型功能，進行如下設置后，建立圓柱體瓶口：
中心位置：“平面1”原點
半徑：15mm
長度：30mm

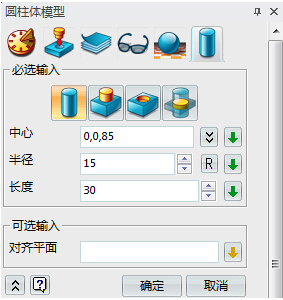

圖13 圓柱體模型設置界面
圖14 圓柱體瓶口創建效果圖
第十步：刪除面
把上面做的圓柱體的面和瓶身上面的球面刪除掉。

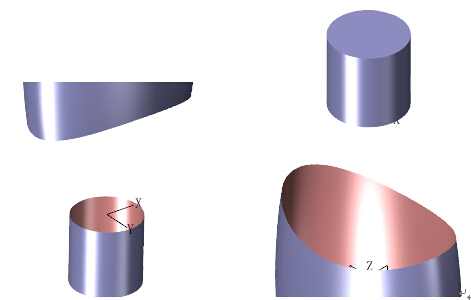

圖15 刪除面后的效果圖
第十一步：放樣曲面
使用“放樣”功能，把圓柱體和瓶身連接在一起，連續方式選擇為“相切”即可。
圖16 放樣曲面

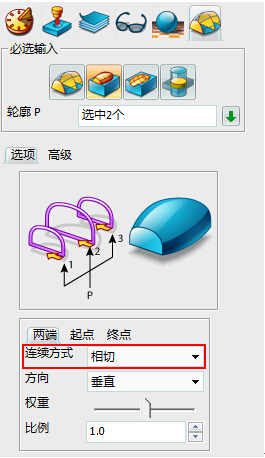

圖17 放樣曲面設置界面
按照上述的設計思路和操作步驟，我們就能輕松快捷地獲得瓶子的瓶身模型了。

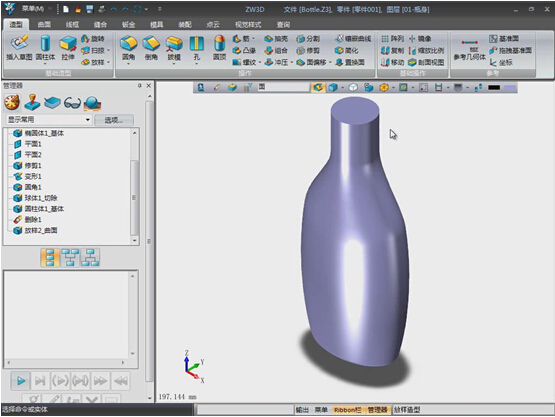

圖18 瓶身模型
既然已經完成了瓶身的建模工作，那么接下來就是對瓶子造型中的一些細節進行完善。
如下圖所示，這就是上篇中我們所獲得的瓶身效果。
圖1 瓶身的效果圖
那么接下來我們將繼續后續的細節設計工作：
第一步：斑馬線檢測
使用“分型面”進行斑馬線的曲面檢查。

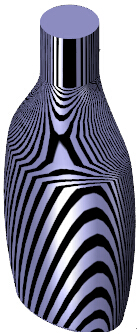

圖2 斑馬線曲面檢查的效果圖
第二步：抽殼
抽殼厚度為“-1mm”。
圖3 抽殼效果圖
第三步：瓶口倒圓角
倒圓0.2mm

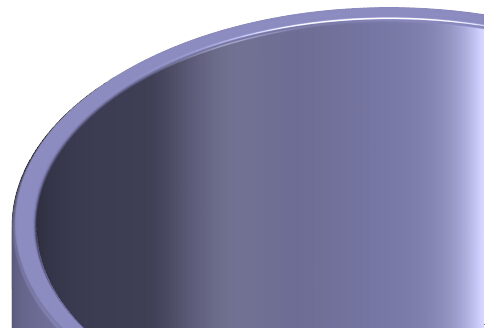

圖4 倒圓角效果圖
第四步：螺牙草圖
以工作平面“XZ”為基準面創建螺牙草圖，具體尺寸如下圖：

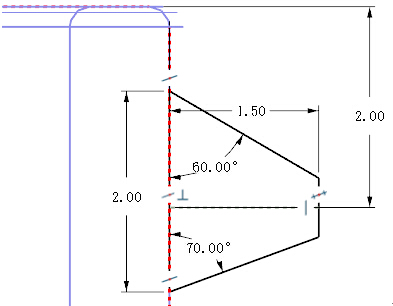

圖5 螺牙草圖
第五步：瓶口螺紋
瓶口的螺紋在這個設計里是一個難點，尤其是螺紋的收尾，使用中望3D，可以一個命令全部完成這些設計操作。
