第19步：

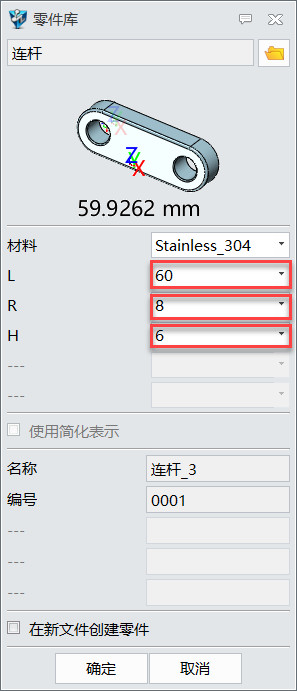

通過下拉框選擇來更改所需要的連桿參數，完成選擇后確定
插圖4-4
第20步：
確定后將所選的連桿放入裝配環境
插圖4-5
第21步：

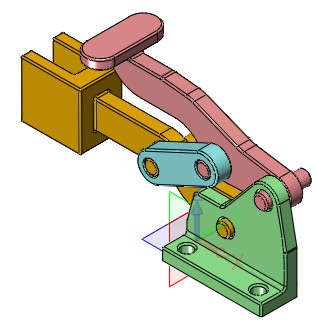

對放入的連桿零件進行裝配
插圖4-6
第22步：

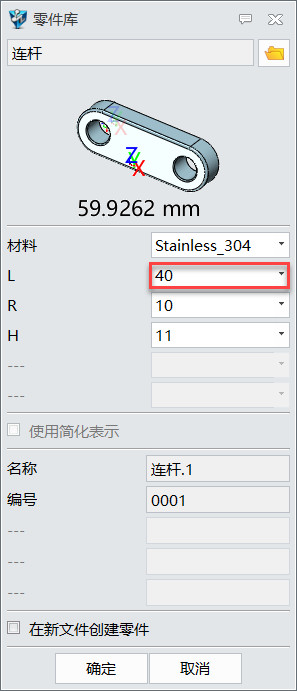

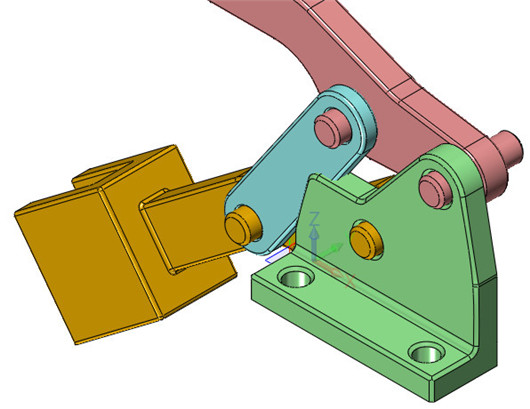

由插圖4-6可見，所選的連桿明顯產生了干涉，不符合設計要求。再次打開零件庫，選擇L為40連桿，點擊確定。在裝配中會調入一個名為連桿_1的零件。
插圖4-7
第23步：

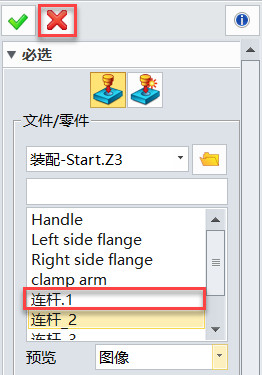

新調入的連桿.1不需要放入裝配環境中，可以直接使用裝配替換來安裝新的連桿。
插圖4-8
第24步：
選擇連桿零件單擊右鍵，在菜單欄中選擇替換組件
插圖4-9
第25步：

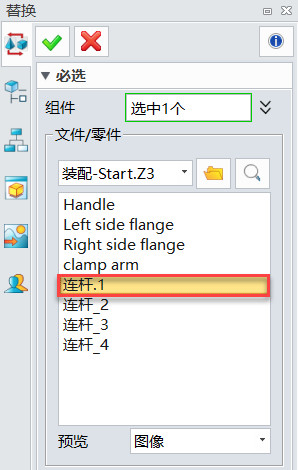

在替換管理器中選擇剛才調入的連桿.1，勾選確認即可完成替換，無需重新裝配
插圖4-10
總結：通過本教程我們發現連桿零件的變更只需要選擇相應的參數即可，無需重新編輯零件。企業標準化零件設計的本質是在可變參數的作用下，系統能夠自動維護所有的不變參數。標準化零件設計可以大大提高模型的生成和修改的速度，在產品的系列設計、相似設計及專用CAD系統開發方面都具有較大的應用價值。
